Защита от БПЛА для объектов повышенной опасности
UPEX предоставляет пассивную антидроновую защиту: несущий стальной каркас на собственных фундаментах, антидроновая сетка, тросовые пояса и демпферные пружины. Конструкция рассчитана по СП 542.1325800.2024 и не опирается на защищаемый объект.
- Расчёт по СП 542.1325800.2024
- Сборка без сварки на площадке
- Срок службы от 25 лет
- Склад и офис на Кавминводах

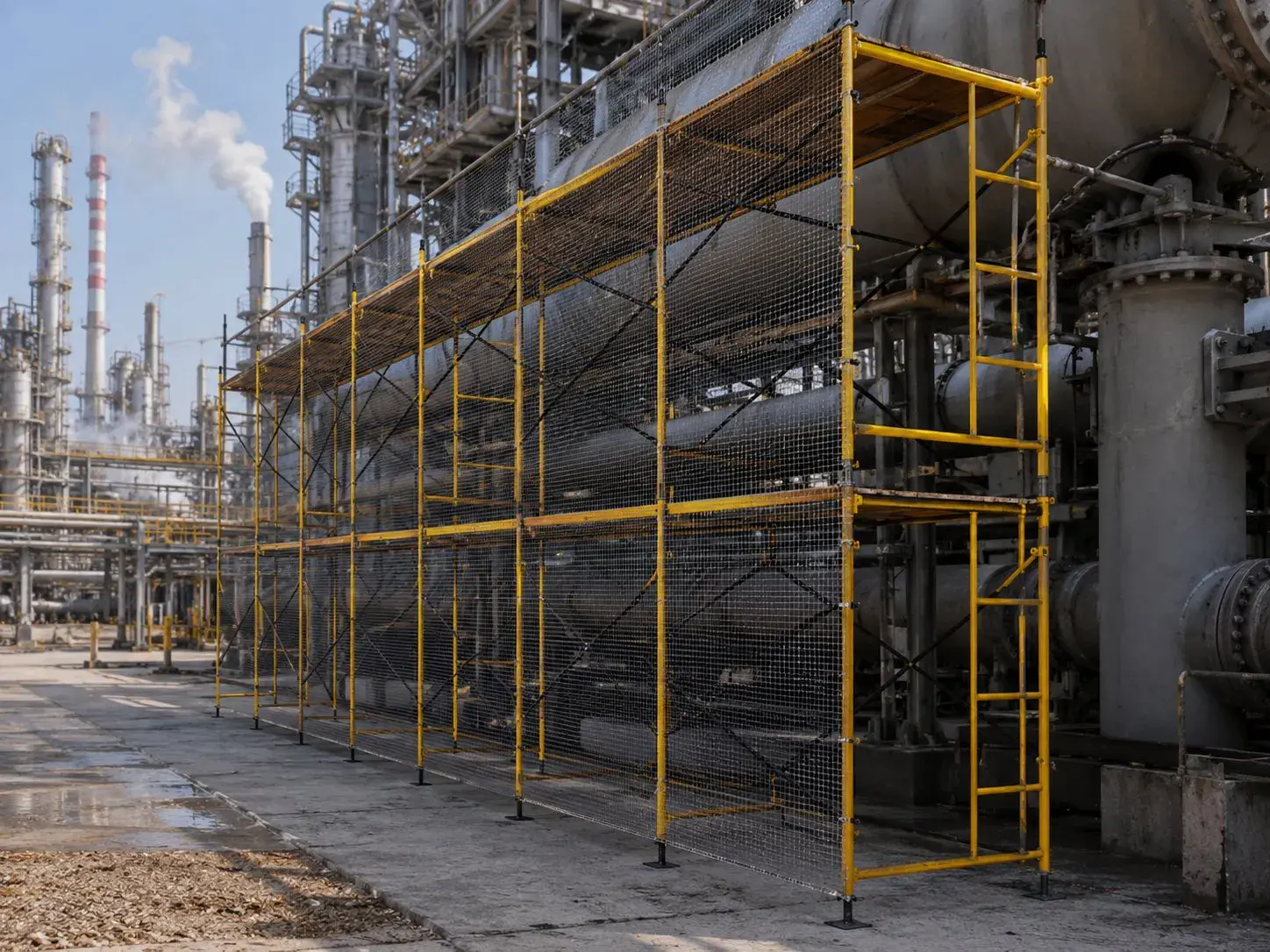

Смонтированная защита UPEX на действующем промышленном объекте
Какая защита от БПЛА работает: активные и пассивные средства
Прежде чем заказывать конструкцию, стоит понимать, из чего складывается защита объекта и где в этой картине находится инженерный барьер.
Активные средства
Обнаружение и подавление
Радары, РЭБ, системы оповещения. Реагируют на угрозу, но зависят от электропитания, связи и оператора.
Пассивная защита — то, что делает UPEX
Инженерный барьер
Конструкция, которая физически перехватывает и гасит энергию аппарата — независимо от того, работает электроника или нет.
Угроза для объектов повышенной опасности
Резервуары, НПЗ, склады ОПО и энергообъекты относятся к категории повышенного риска: любой контакт БПЛА с оболочкой может привести к разгерметизации или возгоранию. Поэтому защита должна работать не только по фронту, но сверху и сбоку, а нагрузка от удара — не передаваться на саму оболочку объекта.
Когда нужен инженерный барьер
Там, где недопустима зависимость от электроники: промышленные площадки, объекты ТЭК, склады и опасные производственные объекты. Барьер работает круглосуточно, без оператора и не требует обслуживания активных систем.
Как организовать защиту объекта
- 01
Определить категорию объекта и уровень риска
- 02
Оценить класс угрозы: массу и скорость расчётного аппарата
- 03
Выполнить проект и расчёт конструкции
- 04
Изготовить и поставить конструкцию
- 05
Смонтировать и сдать объект
Как работает пассивная защита от БПЛА
Защита — это последовательность рубежей. Каждый рассеивает часть кинетической энергии аппарата, прежде чем остаточная нагрузка дойдёт до несущего каркаса.
РУБЕЖ 01
Сетка перехватывает мелкие аппараты
Сварная стальная сетка Ø4 мм с ячейкой 50×50 мм — первый рубеж контура. Она перехватывает лёгкие и средние аппараты на подлёте, не давая им продолжить траекторию к объекту.
Все виды сеткиРУБЕЖ 02
Тросовые пояса сдерживают крупные аппараты
Тросовые пояса Ø10 мм с шагом 3 м по высоте держат геометрию контура и сдерживают более тяжёлые и быстрые аппараты, которые сетка сама по себе не удержит.
Устройство ЗаслонаРУБЕЖ 03
Демпферные пружины гасят импульс
Пружины 24-6-6 стоят в узлах крепления тросовых поясов к каркасу, с наружной стороны. При контакте они растягиваются и поглощают часть кинетической энергии, снижая пиковую нагрузку на стойки и фундамент.
Как это подтверждено расчётомРУБЕЖ 04
Каркас принимает остаточную нагрузку
То, что осталось после сетки, тросов и пружин, принимает несущий стальной каркас на собственных фундаментах и уводит нагрузку в грунт, минуя объект.
Устройство ЗаслонаПротивоосколочная защита
Кроме основной сетки 50×50, контур дополняется мелкой сеткой 20×20 мм. Она гасит осколки при разрушении корпуса аппарата и не даёт им разлететься за периметр защиты.
Почему нагрузка уходит мимо объекта
Каркас стоит на отдельных от объекта фундаментах и не опирается на резервуар, здание или эстакаду. Остаточная нагрузка уходит в грунт, а не на оболочку защищаемого объекта.
Линейка UPEX · сталь

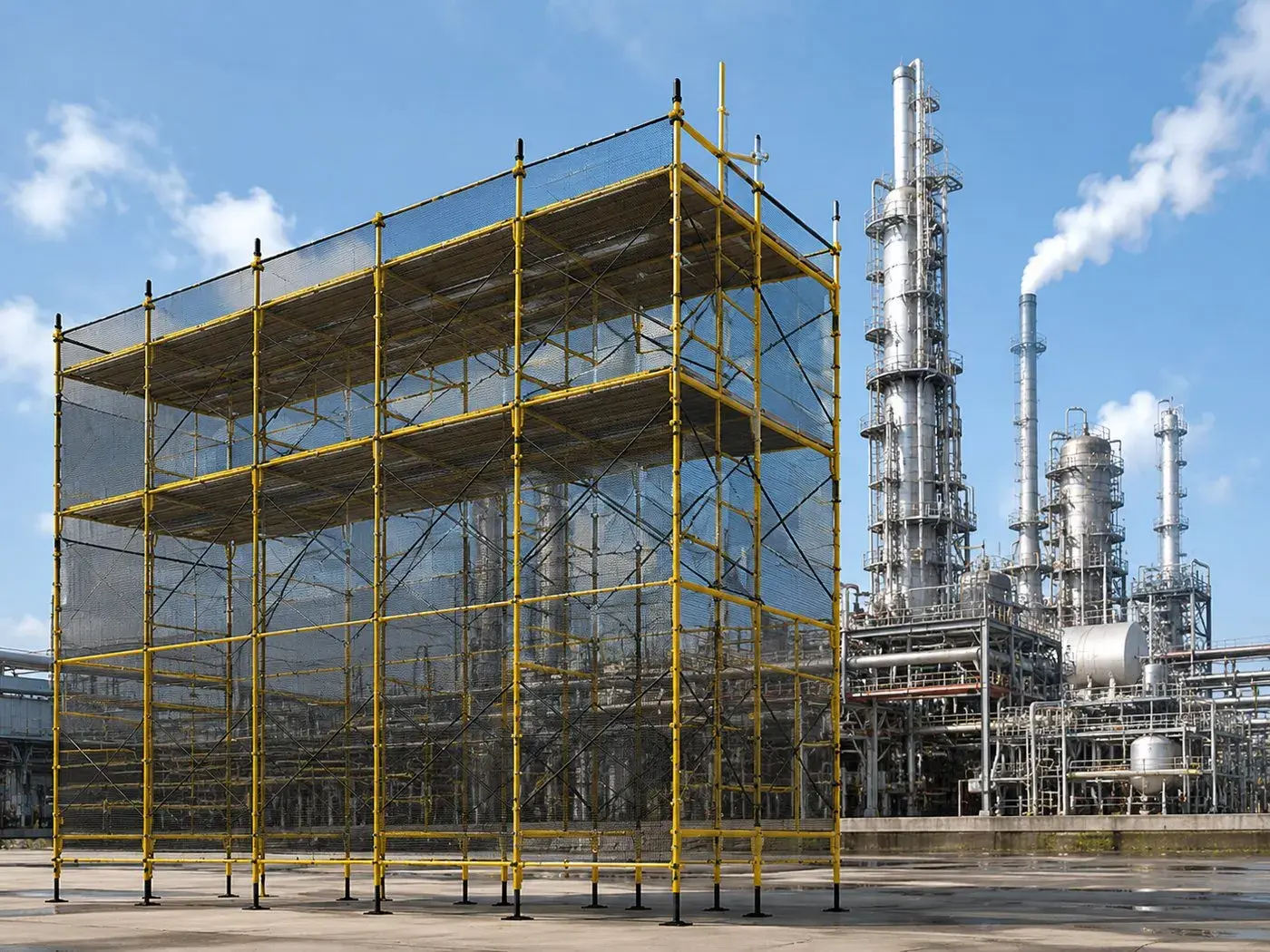

Заслон: стальная защитная конструкция от БПЛА
Несущий стальной каркас, сетка Ø4 и тросовые пояса — базовое решение для большинства объектов повышенной опасности.
Стоит на собственных фундаментах и не опирается на объект. Собирается и разбирается без сварки на площадке — это ускоряет монтаж и позволяет перенести конструкцию на другой объект.
Резервуары и ресиверы
Замкнутый контур вокруг ёмкости с отступом от оболочки.
ГРП и ХВО
Защита технологических блоков без опирания на них.
Склады и ОПО
Контур по периметру или отдельными защитными модулями.
Промплощадки
Индивидуальная геометрия под расположение оборудования.

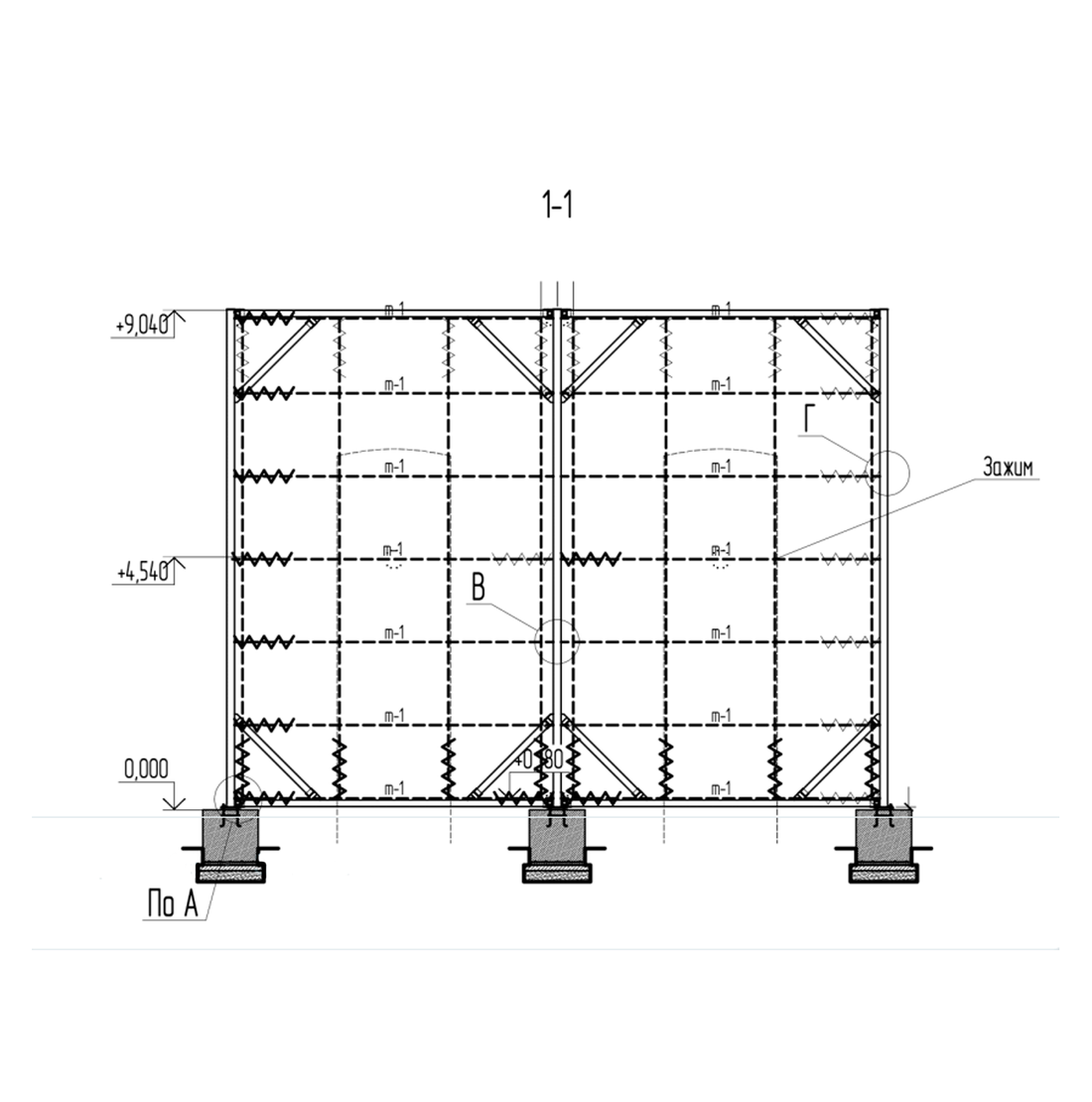

Из чего состоит конструкция
- Колонныпрофиль 150×150×6, сталь С345
- Ригели и связипрофиль 100×100×5
- Тросовые поясаØ10, шаг 3 м по высоте
- Сеткасварная Ø4, ячейка 50×50 + противоосколочная 20×20
- Демпферные пружины24-6-6
- Фундаментыблочно-ростверковые
- Молниезащитавходит в комплект

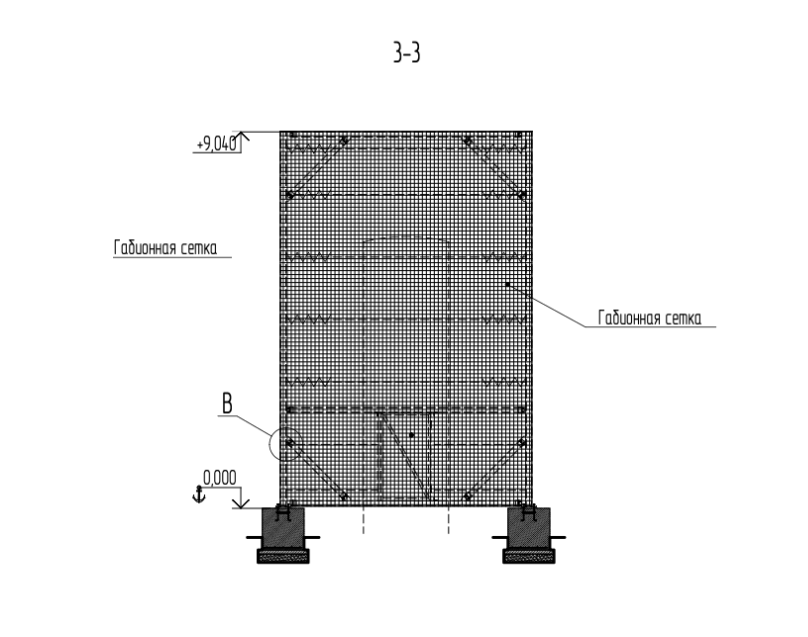

Геометрия защиты
- Отступ от оболочкине менее 3 м
- Запас по высоте+2 м над объектом
- Контурзамкнутый, 360°, сверху и сбоку
- Навесная траекторияперекрыта сверху
Расчётные параметры
Климатические нагрузки — ветер и снег II района. Подробный разбор — в разделе «Расчёт и нормативы».
Рабочие узлы конструкции
Выберите узел — откроется описание и параметры из рабочей документации.
Колонна
Основной вертикальный несущий элемент каркаса.
Профиль 150×150×6, сталь С345Ригель и связи
Горизонтальные и диагональные элементы, обеспечивающие геометрическую неизменяемость каркаса.
Профиль 100×100×5Тросовый пояс
Держит контур перехвата и сдерживает крупные аппараты по всей высоте конструкции.
Ø10, шаг 3 мДемпферная пружина
Устанавливается с наружной стороны каркаса, гасит скорость и импульс при контакте.

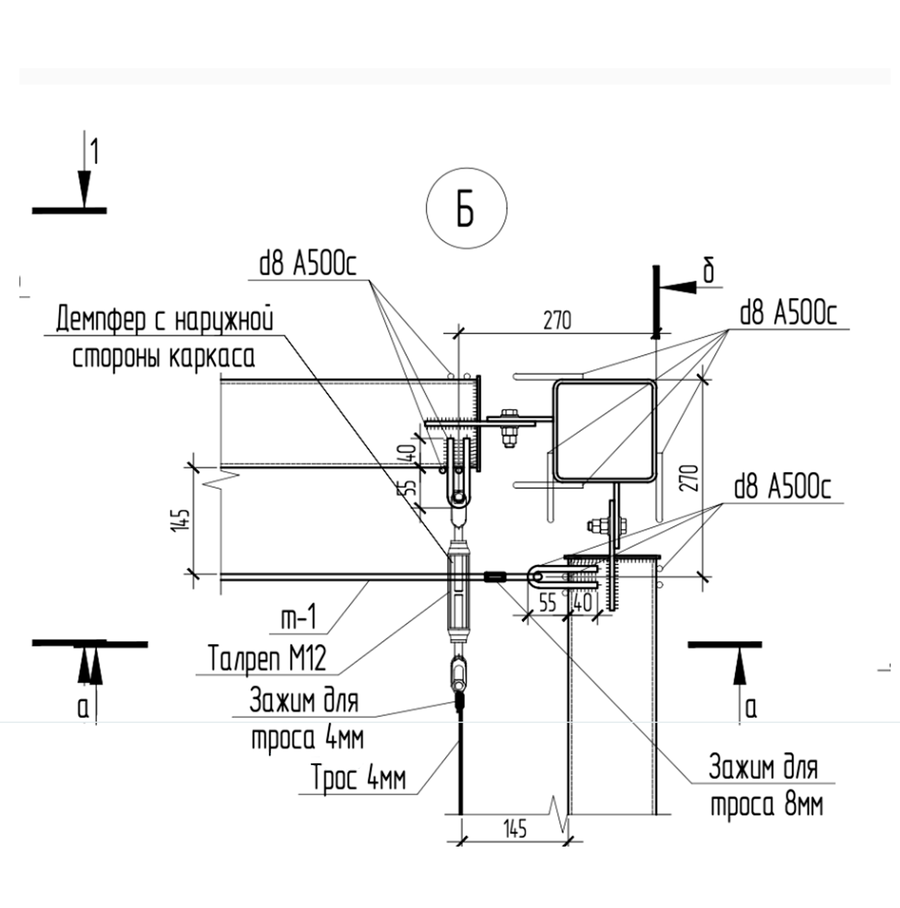

Пружина 24-6-6Узел Б: трос, пружина, стойка
Крепление тросового пояса к стойке через талреп М12 и зажимы для троса 4 и 8 мм, с демпфером с наружной стороны каркаса.

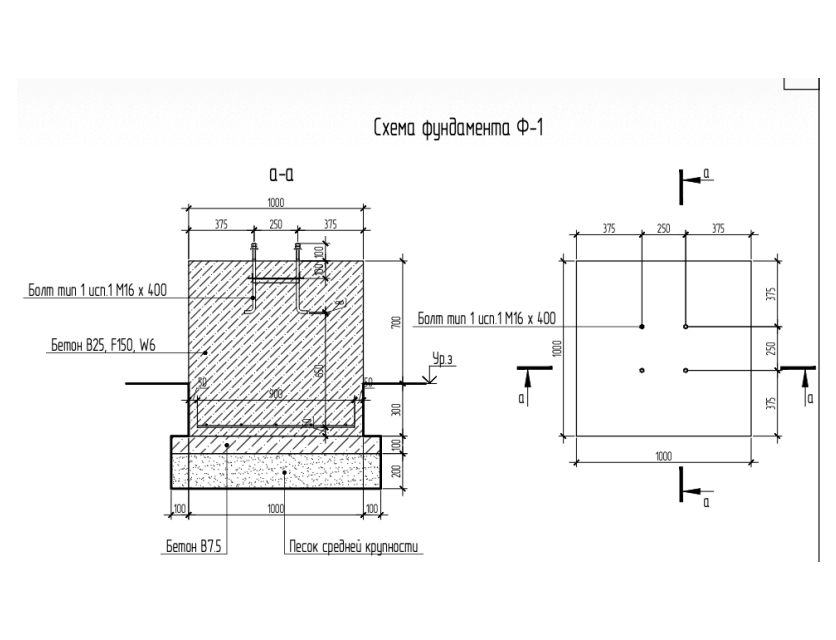

Фундамент Ф-1
Блочно-ростверковый фундамент под каждую колонну: бетон В25 F150 W6 на подготовке из бетона В7,5 и песчаной подушке, анкерные болты М16×400.
Линейка UPEX · диэлектрик
Заслон-Д: диэлектрическая защита подстанций и ОРУ от БПЛА
Сетки и каркас из СВМПЭ, стеклопластика и арамида. Объёмное сопротивление Rv > 10¹⁴ Ом·м — конструкция не искажает электромагнитные поля рядом с токоведущими частями.
ПС и ОРУ
Открытые распределительные устройства и подстанции.
ТП и ЛЭП
Трансформаторные подстанции и опоры линий электропередачи.
ТЭС и ТЭЦ
Тепловые электростанции и теплоэлектроцентрали.
Почему на энергообъектах нужен диэлектрик
Рядом с токоведущими частями обычная стальная сетка — это риск: она проводит ток и может стать причиной замыкания при повреждении изоляции или в грозу. Заслон-Д собран из непроводящих материалов и не создаёт этого риска.
Материалы
| Материал | Свойство |
|---|---|
| СВМПЭ | Rv > 10¹⁴ Ом·м, высокая ударная вязкость |
| Стеклопластик | диэлектрик, устойчив к УФ |
| Арамид | высокая прочность на разрыв |
| Огнестойкие FR-сетки | не поддерживают горение |
Заслон или Заслон-Д
| Параметр | Заслон | Заслон-Д |
|---|---|---|
| Материал | сталь С345 / 09Г2С | СВМПЭ, стеклопластик, арамид |
| Электропроводность | проводит ток | Rv > 10¹⁴ Ом·м |
| Типовые объекты | резервуары, НПЗ, склады, ОПО | ПС, ОРУ, ТП, ЛЭП, ТЭС, ТЭЦ |
Нужен диэлектрик?
Ответьте на два вопроса — подскажем, какая линейка подходит.
Стальная конструкция подходит — рядом нет токоведущих частей и чувствительной аппаратуры.
Запросить расчёт ЗаслонаРекомендация предварительная, окончательное решение принимает технолог на расчёте.
Антидроновая сетка: виды, материалы, размеры
Сетка сама по себе не защищает объект — она работает только в составе рассчитанной конструкции, с тросовыми поясами, демпферами и собственным каркасом на фундаментах.
Различают стальные, тросовые и диэлектрические защитные сетки. Выбор зависит от того, есть ли рядом токоведущие части, какая нужна прочность и в каком диапазоне температур будет работать конструкция.
Заслон
Стальная антидроновая сетка
Сварная сетка Ø4 мм с ячейкой 50×50 мм — основной рубеж перехвата в конструкции Заслон. Дополняется мелкой сеткой 20×20 мм для защиты от осколков.
Заслон-Д
Диэлектрические сетки
Для объектов с токоведущими частями — сетки из СВМПЭ, стеклопластика и арамида в составе линейки Заслон-Д. Не проводят ток и не искажают электромагнитные поля.
Силовой элемент контура
Тросовые пояса
Тросовые пояса Ø10 мм с шагом 3 м держат контур перехвата и сдерживают крупные аппараты. Это не сетка из троса, а силовой каркас контура. Если нужна именно тросовая сетка отдельным полотном — укажите это в заявке, подскажем, подходит ли она для вашей задачи.
Не производим
Полиамидные сетки
Полиамид легче стали, но уступает по прочности на разрыв и ударной вязкости в расчётах на энергопоглощение. Для объектов повышенной опасности это принципиально, поэтому UPEX работает со стальными и диэлектрическими решениями.
Материал сетки: сравнение
| Материал | Проводимость | Плотность | УФ-стойкость | Огнестойкость | Где применять |
|---|---|---|---|---|---|
| Сталь Ø4, 50×50 | проводит | 7,85 г/см³самая тяжёлая | не разрушаетсянужна защита от коррозии | негорючая | Заслон — большинство объектов |
| СВМПЭ | диэлектрик | ≈ 0,97 г/см³легче воды | высокая | горючийплавится при 130–150 °C | Заслон-Д — энергообъекты без риска пожара |
| Стеклопластик | диэлектрик | 1,8–2,0 г/см³ | средняясвязующее нужно защищать покрытием | стекло не горит, связующее горитзависит от смолы | Заслон-Д — каркас и жёсткие элементы |
| Арамид | диэлектрик | 1,44 г/см³ | низкаябез защиты теряет до 75% прочности | не плавится, самозатухаетразлагается выше 400 °C | Заслон-Д — где важна прочность на разрыв и огонь |
| Огнестойкая FR | диэлектрикполимерная основа | ≈ 0,95–1,4 г/см³по основе: ПЭ или полиэфир | высокаясо стабилизаторами | не распространяет пламяза счёт антипирена | Заслон-Д — ТЭС, ТЭЦ |
Типовые свойства материалов по данным производителей волокон. Конкретная сетка в составе Заслона-Д подбирается и подтверждается расчётом под объект.
Размеры и ячейка
Сетка поставляется картами и рулонами под размеры контура. Ячейка 50×50 мм — основной рубеж, 20×20 мм — противоосколочная.
Почему сетку не крепят к зданию
Нагрузка от удара не должна передаваться на защищаемую оболочку. Сетка навешивается на собственный каркас конструкции с отступом от объекта не менее 3 м.
Укрытие сверху, а не только сбоку
Замкнутый контур на 360° перекрывает объект и сверху — это исключает навесную траекторию атаки, а не только удар по фронту.
Подбор сетки под задачу
Ответьте на два вопроса — покажем подходящий вариант.
Стальная сетка в составе Заслона — базовый и самый экономичный вариант.
Запросить расчётПредварительная рекомендация по двум критериям, окончательно подбирает технолог.
Защита объектов от БПЛА: резервуары, НПЗ, склады, промплощадки
У каждого типа объекта свой набор рисков и своя линейка. Выберите объект — покажем, что учитываем в проекте.
Резервуары и ресиверы
Замкнутый контур вокруг ёмкости с отступом от оболочки не менее 3 м. В проекте учитываем диаметр и высоту резервуара, обвязку трубопроводов и подъезды для обслуживания.
Рекомендуем: ЗаслонНПЗ и предприятия ТЭК
Защита технологических блоков повышенной опасности. Геометрию контура рассчитываем индивидуально под компоновку установки.
Рекомендуем: ЗаслонГРП и ХВО
Компактные технологические блоки — контур защиты вокруг здания или площадки без опирания на само сооружение.
Рекомендуем: ЗаслонСклады и ОПО
Защита по периметру склада или опасного производственного объекта — контур подбираем под длину и высоту здания.
Рекомендуем: ЗаслонПромплощадки
Индивидуальная геометрия под расположение оборудования, эстакад и проездов на площадке.
Рекомендуем: ЗаслонЗдания и сооружения
Контур вокруг объекта или отдельных уязвимых участков: кровли, входных групп.
Рекомендуем: ЗаслонЭнергообъекты: ПС, ОРУ, ТП, ЛЭП, ТЭС, ТЭЦ
Рядом с токоведущими частями стальная сетка не подходит — для энергообъектов используется диэлектрическая линейка Заслон-Д.
Рекомендуем: Заслон-ДРасчёт и нормативы: защитные ограждающие конструкции по СП 542.1325800.2024
Расчётная база, на которой строится каждая конструкция Заслон и Заслон-Д.
Что такое ЗОК
Защитные ограждающие конструкции — инженерные сооружения, которые перехватывают и гасят энергию беспилотного аппарата до того, как остаточная нагрузка дойдёт до защищаемого объекта.
Что регулирует СП 542.1325800.2024
Требования к проектированию ЗОК от БПЛА: функциональные свойства конструкций, расчётные нагрузки, требования к сеткам и элементам контура. По открытым источникам СП утверждён приказом Минстроя России от 25.12.2024 № 910/пр и вступил в силу в январе 2025 года.
Два типа ЗОК
СП различает конструкции на независимом каркасе и конструкции, опирающиеся на существующие здания. Заслон и Заслон-Д относятся к первому типу: собственные фундаменты, без нагрузки на объект.
Изменение № 1 к СП 542
Проект изменения № 1 к своду правил проходит публичное обсуждение. Мы отслеживаем ход обсуждения и обновляем эту страницу при выходе изменений.
Как выполняется расчёт
Проверяются элементы каркаса, узлы соединений, анкерные крепления, весь защитный контур и фундаменты. Учитываются климатические нагрузки — ветер и снег II района. Расчёт ведётся для стали С345 / 09Г2С.
Три рубежа контура — сетка, тросовые пояса и демпферные пружины — поглощают более 13,8 кДж при расчётной энергии удара 8,68 кДж. Запас контура k = 1,6 превышает требуемый по СП 542 минимум 1,5.
Результаты расчёта Заслона
- Энергия удара расчётного БПЛА8,68 кДж
- Расчётная ударная нагрузка167 кН
- Запас контураk = 1,6
- Требуемый запас по СП≥ 1,5
- Поглощают три рубежа (сетка + трос + демпферы)> 13,8 кДж
Проектирование ЗОК
Расчёт нагрузок и КМ-документация. Исходные данные — от заказчика: геометрия объекта, категория риска, климатический район.
Строительство ЗОК
Устройство фундаментов, монтаж каркаса, навеска сеток и тросовых поясов, молниезащита и сдача объекта заказчику.
Калькулятор энергии удара
E = m·v² / 2, скорость переводится из км/ч в м/с.
Чем инженерная защита отличается от «сетки на лесах»
Контур из лесов с накинутой сеткой выглядит как защита, но не подтверждает ни энергопоглощение, ни безопасную передачу нагрузок на грунт.

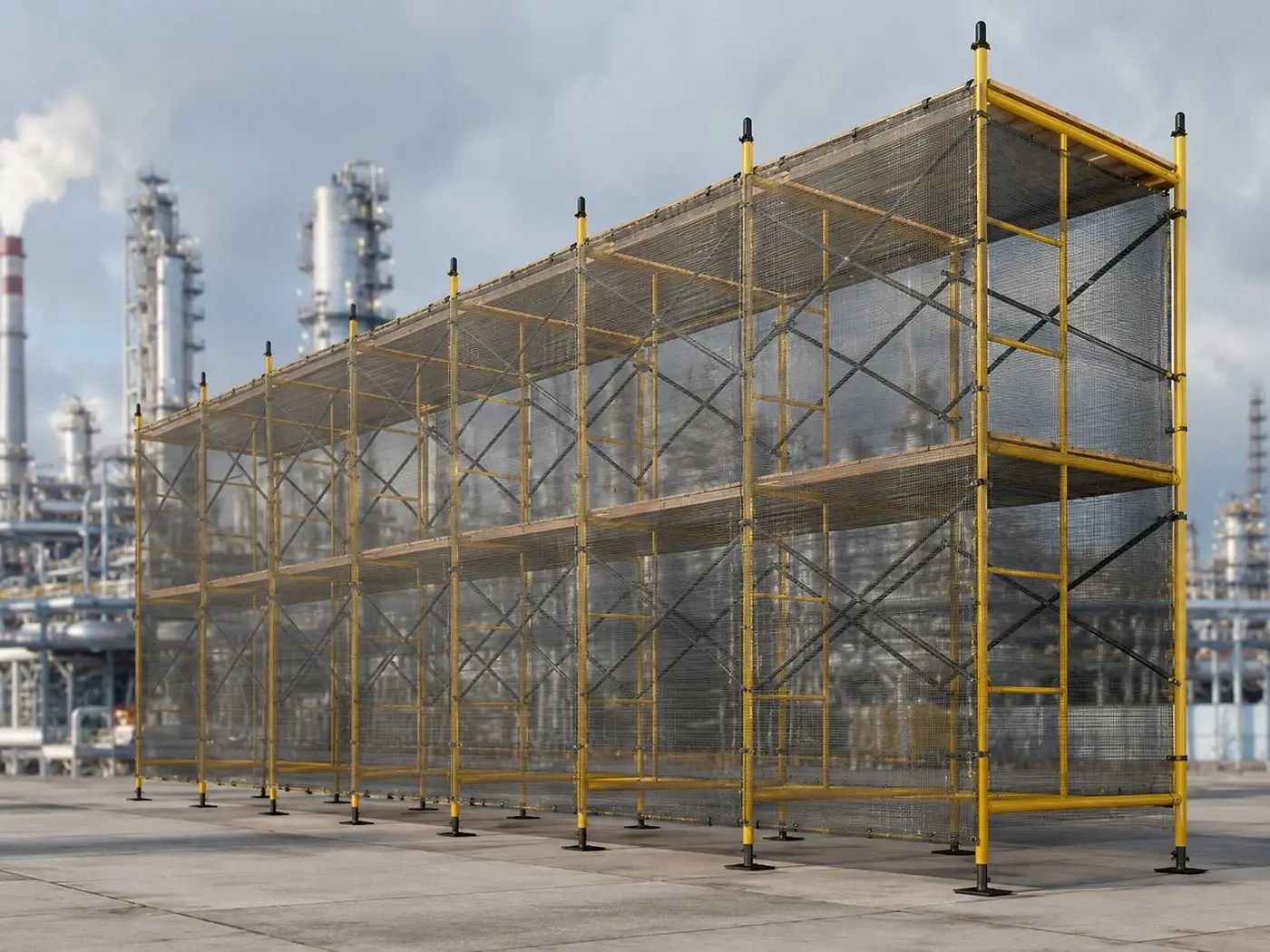

Рассчитанная конструкция Заслон
| Критерий | Инженерная конструкция | Формальный барьер |
|---|---|---|
| Расчёт на ударную нагрузку по СП 542 | есть | нет |
| Нагрузка на оболочку объекта | не передаётся | может передаваться |
| Сетка | гасит энергию аппарата и осколков | редкая, не гасит |
| Безопасный отступ от объекта | есть | нет |
Как проверить предложение поставщика
- Есть ли расчёт по СП 542.1325800.2024?
- Какой класс угрозы и энергия удара заложены в проект?
- Куда уходит остаточная нагрузка — на объект или на собственный фундамент?
- Какая сетка и какая ячейка используются в контуре?
- Какой отступ от оболочки заложен в проекте?
- Какие документы выдаются на конструкцию: расчёт, чертежи, сертификаты?
Сколько стоит защита от БПЛА и как заказать
Стоимость зависит от класса угрозы, периметра и материала сетки — рассчитываем индивидуально под объект и даём предварительное КП по заявке.
От чего зависит цена
Периметр и высота контура, класс угрозы, материал сетки (сталь или диэлектрик), грунты и тип фундаментов, регион поставки.
Из чего складывается смета
Проектирование, изготовление и поставка конструкции, монтаж на объекте и сдача с оформлением документов.
Как заказать
- 01
Заявка с параметрами объекта
- 02
Расчёт и предварительное КП
- 03
Согласование проекта
- 04
Договор и поставка
Оценка площади контура
Введите габариты самого объекта — отступ 3 м и запас по высоте 2 м калькулятор добавит сам.
Готовое решение

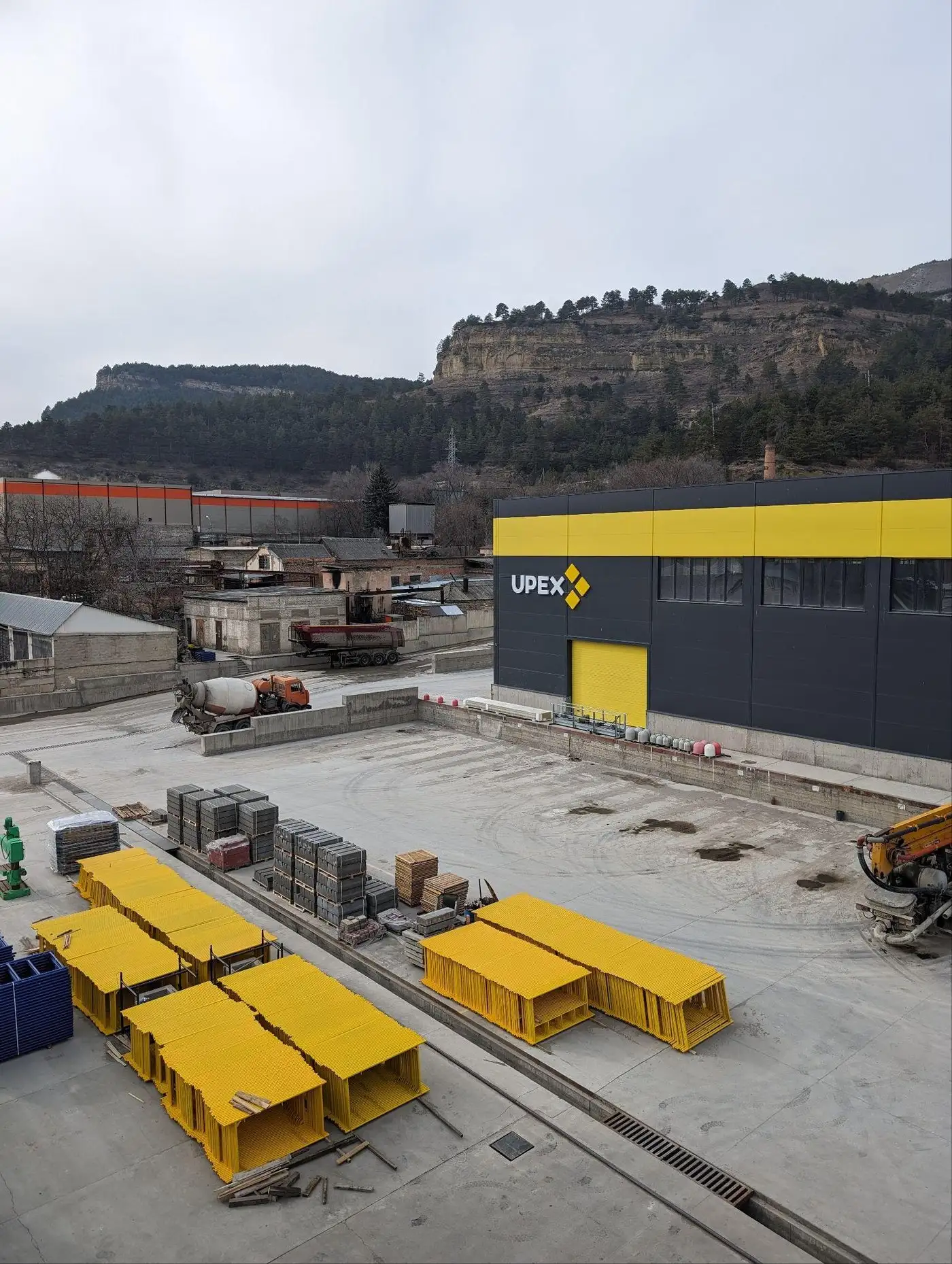

Площадка UPEX, Кисловодск
Всё для защиты — одним комплектом
Металлоконструкции каркаса, сетка, тросы и крепёж поставляются комплектом.
Площадка — в Кисловодске, склад и офис — в Пятигорске. Работаем по Ставропольскому краю и другим регионам России.
Проектирование
Расчёт нагрузок и КМ-документация по параметрам объекта из вашей заявки.
Установка и монтаж
Фундаменты, каркас, навеска сеток и тросовых поясов, молниезащита. Без сварки на площадке.
Сдача и гарантия
По завершении монтажа объект сдаётся заказчику с комплектом документов.
Этапы
- 01Проектирование
- 02Изготовление и поставка
- 03Монтаж и сдача
- 04Гарантия
Адреса
Вопросы и ответы о защите от БПЛА
Не нашли ответ — позвоните, инженер ответит по вашему объекту.
8 800 550 01 50Для промышленных объектов повышенной опасности подходит пассивная инженерная защита — конструкция Заслон: несущий каркас на собственных фундаментах, сетка и тросовые пояса, рассчитанные по СП 542.1325800.2024.
Да. Для резервуаров, НПЗ, складов и промплощадок используется стальная линейка Заслон, а для подстанций, ОРУ и других энергообъектов — диэлектрическая линейка Заслон-Д.
Антидроновая сетка — сварная стальная сетка Ø4 мм с ячейкой 50×50 мм, рассчитанная на перехват и гашение энергии БПЛА в составе конструкции. От обычной строительной сетки её отличают диаметр прутка, шаг ячейки и расчётное обоснование по СП 542.
Чтобы нагрузка от удара не передавалась на защищаемую оболочку. Собственные фундаменты уводят остаточную нагрузку в грунт, минуя объект — это требование СП 542 к ЗОК на независимом каркасе.
Расчётная энергия удара — 8,68 кДж при массе БПЛА 10 кг и скорости 150 км/ч. Запас контура составляет k = 1,6 при требуемом по СП минимуме 1,5.
ЗОК — защитные ограждающие конструкции от беспилотных летательных аппаратов. СП 542.1325800.2024 — свод правил, который регулирует их проектирование: требования к нагрузкам, сеткам и элементам контура.
Нет, рядом с токоведущими частями стальная сетка создаёт риск замыкания. Для таких объектов используется диэлектрическая линейка Заслон-Д из СВМПЭ, стеклопластика и арамида.
UPEX производит стальные сетки (Заслон) и диэлектрические сетки из СВМПЭ, стеклопластика и арамида, включая огнестойкие FR-варианты (Заслон-Д). Полиамидные сетки не производим.
Цена зависит от периметра и высоты контура, класса угрозы, материала сетки, типа фундаментов и региона. Точную стоимость считаем по заявке после расчёта.
Расчётный срок службы — от 25 лет при материале С345 / 09Г2С.
Конструкция сборно-разборная и монтируется без сварки на площадке, что ускоряет монтаж по сравнению со сварными решениями. Точный срок зависит от периметра и высоты контура.
Да, площадка в Кисловодске, склад и офис в Пятигорске, поставка и монтаж по России.
