Используйте при возведении, ремонте или реконструкции простых монолитных сооружений небольшой стандартной высоты и высотных зданий разной плановой конфигурации, а также мостов и тоннелей.

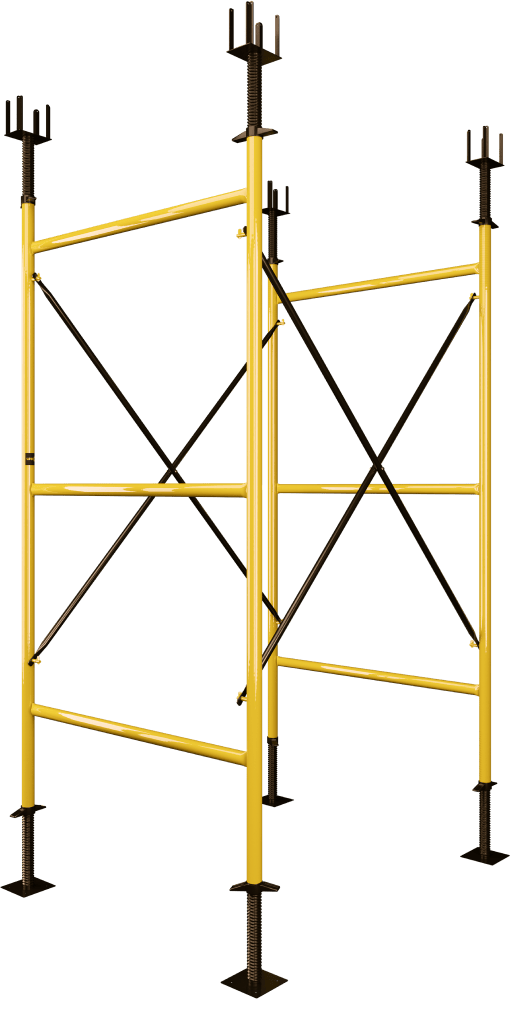

Опалубка перекрытий
Получите КП, расчёт стоимости
и консультацию эксперта.
и консультацию эксперта.
Поставляем продукцию по всей России и СНГ.
Продукция всегда
есть на складе.
есть на складе.
Первый класс оборачиваемости.
Возводится двумя специалистами.
Монтаж одной секции занимает 3 минуты
Вставьте 2 винтовые опоры в нижней части рамной стойки.
01
02
03
04
Отрегулируйте уровень секции с помощью винтовых опор и установите наверх секции 4 унивилки резьбовые либо муфты соединительные, если вам требуется еще один ярус.
Соберите аналогичную конструкцию и соедините их между собой соединительными крестовинами.
Установите на рамную стойку одну соединительную крестовину и зафиксируйте в вертикальном положении флажки-фиксаторы.
Вставьте 2 винтовые опоры в нижней части рамной стойки.
Установите на рамную стойку одну соединительную крестовину и зафиксируйте в вертикальном положении флажки-фиксаторы.
Соберите аналогичную конструкцию и соедините их между собой соединительными крестовинами.
Отрегулируйте уровень секции с помощью винтовых опор и установите наверх секции 4 унивилки резьбовые либо муфты соединительные, если вам требуется еще один ярус.
Установите на рамную стойку одну соединительную крестовину и зафиксируйте в вертикальном положении флажки-фиксаторы.
Соберите аналогичную конструкцию и соедините их между собой соединительными крестовинами.
Отрегулируйте уровень секции с помощью винтовых опор и установите наверх секции 4 унивилки резьбовые либо муфты соединительные, если вам требуется еще один ярус.
01
02
03
04
02
03
04
Допустимая нагрузка
При стандартной схеме установки с размером плана 1,5м Х 1,2м в один ярус допустимая нагрузка на одну секцию, следующая:
- Облегчённый вариант - 6 тонн на секцию
- Усиленный вариант – 12 тонн на секцию
При наращивании секций в несколько ярусов допустимая нагрузка уменьшается за счет потерь и люфтов деталей на стыках, теоретические потери допустимой нагрузки составляют 10% на ярус (высота яруса зависит от высоты рамы, стандартная высота 2,2м).
- Облегчённый вариант - 6 тонн на секцию
- Усиленный вариант – 12 тонн на секцию
При наращивании секций в несколько ярусов допустимая нагрузка уменьшается за счет потерь и люфтов деталей на стыках, теоретические потери допустимой нагрузки составляют 10% на ярус (высота яруса зависит от высоты рамы, стандартная высота 2,2м).
Смотри подробную видео-иструкцию по монтажу опалубки перекрытия.
При стандартной схеме установки с размером плана 1,5м Х 1,2м в один ярус допустимая нагрузка на одну секцию, следующая:
- Облегчённый вариант - 6 тонн на секцию
- Усиленный вариант – 12 тонн на секцию
- Облегчённый вариант - 6 тонн на секцию
- Усиленный вариант – 12 тонн на секцию
При наращивании секций в несколько ярусов допустимая нагрузка уменьшается за счет потерь и люфтов деталей на стыках, теоретические потери допустимой нагрузки составляют 10% на ярус (высота яруса зависит от высоты рамы, стандартная высота 2,2м).
Типы опалубки перекрытий
Комплектующие опалубки перекрытия
Рамная стойка
Является основным несущим элементом опалубки перекрытий во время бетонирования монолитных горизонтальных конструкций.
Возможно изготовление разных размеров под ваши задачи. 1,2м х 2,2м- стандартный размер.
Возможно изготовление разных размеров под ваши задачи. 1,2м х 2,2м- стандартный размер.
Усиленная рамная стойка
Является основным несущим элементом опалубки перекрытий во время бетонирования монолитных горизонтальных конструкций.
Возможно изготовление разных размеров под ваши задачи. 1,2м х 2,2м- стандартный размер.
Возможно изготовление разных размеров под ваши задачи. 1,2м х 2,2м- стандартный размер.
Крестовина соединительная
Соединяет рамные стойки в одну конструкцию. При длине 2,1м позволяет собрать рамные стойки с размерами плана 1,2м Х 1,5м.
Под заказ выпускаются крестовины с иными размерами, при этом получается другой размер плана.
Под заказ выпускаются крестовины с иными размерами, при этом получается другой размер плана.
Унивилка резьбовая
Предназначена для осуществления плавной регулировки объемной конструкции опалубки перекрытий по высоте, обеспечивая опору и фиксацию двутавровых балок.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м.
Под заказ возможна любая длина.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м.
Под заказ возможна любая длина.
Унивилка резьбовая П-образная
Позволяет осуществлять плавную регулировку рамной опалубки по высоте, обеспечивая удержание одной двухвартовой балки или бруса.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м. Под заказ возможна любая длина.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м. Под заказ возможна любая длина.
Унивилка резьбовая Н-образная
Позволяет осуществлять плавную регулировку рамной опалубки по высоте, обеспечивая стыковку двутавровых балок.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м.
Под заказ возможна любая длина.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м.
Под заказ возможна любая длина.
Винтовая опора
Опорный элемент, являющийся необходимой частью при монтаже рамной опалубки.
Площадка опоры имеет четыре отверстия, что даёт возможность закрепиться или оборудовать домкрат поворотным колесом.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м.
Под заказ возможна любая длина.
Площадка опоры имеет четыре отверстия, что даёт возможность закрепиться или оборудовать домкрат поворотным колесом.
Длина домкрата - 1 м, позволяет осуществлять плавную регулировку по высоте от 0 до 0,8м.
Под заказ возможна любая длина.
Опорная пята
Опорная пята – нерегулируемое основание строительных лесов и рамной опалубки, равномерно распределяющее нагрузку конструкции на грунт.
Муфта (стакан) соеденительная
Предназначена для стыковки рамных стоек, когда необходимо выставить опалубку в несколько этажей.
Двутавравая балка
Предназначена для монтажа межэтажных перекрытий. Акриловое покрытие балки устойчиво к атмосферным воздействиям, что позволяет использовать её при любых погодных условиях.
Фанера ламинированная
Основа для опалубки. Предназначена для того то и того то. Устойчива к химическому воздействию, Имеет повышенную влагостойкость основания.
