Балка для опалубки: как рассчитать шаг стоек и балок перекрытий

Как устроен опалубочный стол: кто что несёт

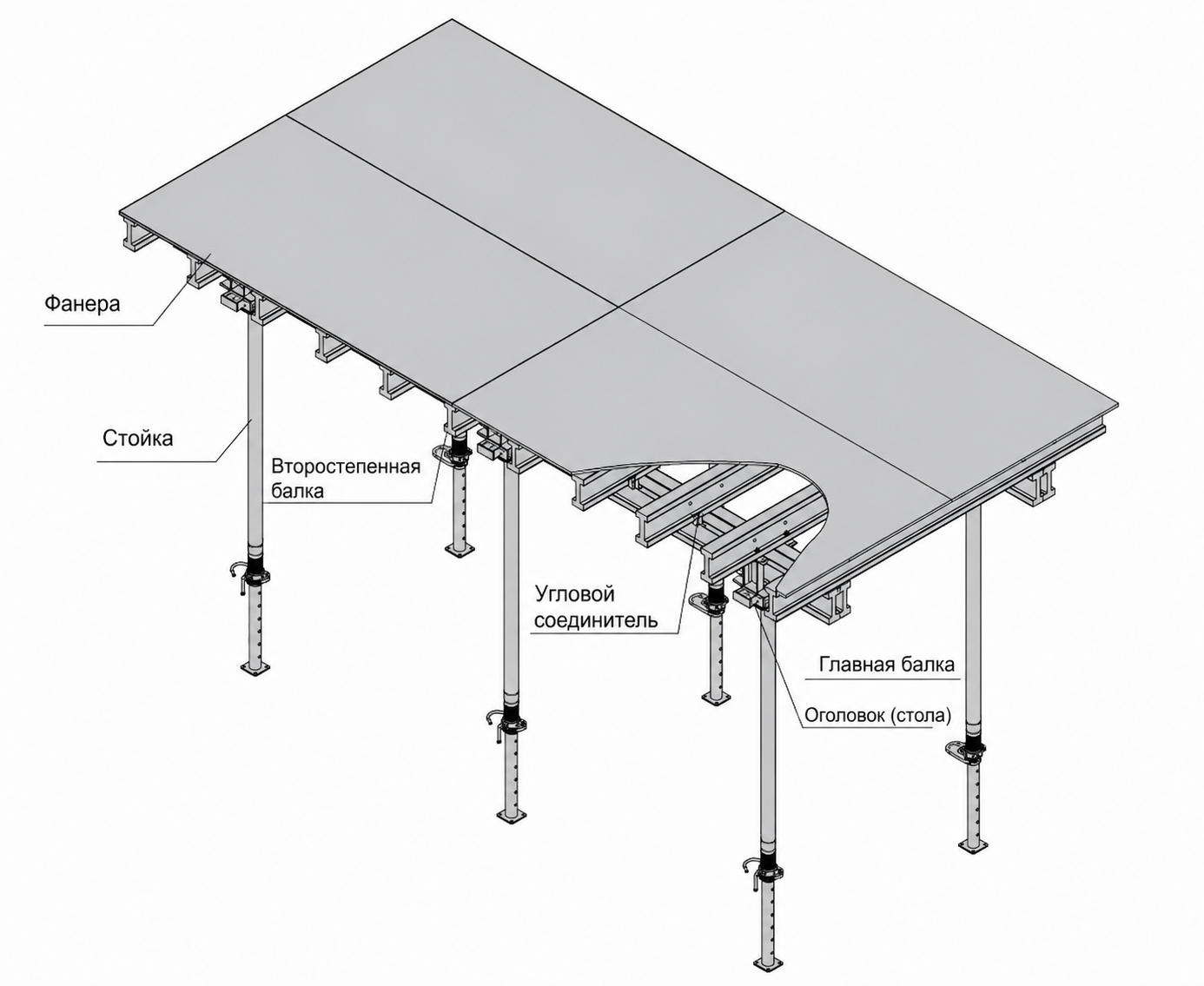

Чтобы понять логику расчёта, нужно увидеть, как нагрузка передаётся сверху вниз. Опалубка перекрытий — это многоярусная поддерживающая система, где каждый элемент опирается на следующий:

1. Фанера (настил) принимает вес бетона и передаёт его на балки.
2. Второстепенные (поперечные) балки несут фанеру и передают нагрузку на главные балки.
3. Главные (продольные) балки собирают нагрузку со второстепенных и передают её на стойки.
4. Телескопические стойки принимают всё и передают на нижележащее перекрытие или грунт.

Ключевой принцип: шаг каждого яруса зависит от несущей способности того, что лежит выше. Фанера может пролететь только определённое расстояние — отсюда шаг второстепенных балок. Балка выдерживает свой пролёт — отсюда шаг стоек. Поэтому расчёт ведут сверху вниз, от настила к опорам. Устройство такой системы подробно описано в разделе про опалубку перекрытий.

От чего зависит шаг стоек и балок

Прежде чем считать, полезно понять, какие параметры вообще влияют на раскладку. Это и есть критерии, по которым сравнивают варианты.

• Толщина плиты. Главный фактор: чем толще перекрытие, тем больше вес бетона и тем плотнее нужны балки и стойки.
• Несущая способность балки. Двутавровая балка H20 держит определённый момент и поперечную силу — от этого зависит её допустимый пролёт между опорами.
• Несущая способность стойки. Зависит от модели и, что важно, от вылета (высоты): чем выше выдвинута стойка, тем меньше допустимая нагрузка.
• Толщина фанеры. Фанера 18 мм и 21 мм пролетают разное расстояние — это определяет шаг второстепенных балок.
• Схема укладки балок. Раскладка в два ряда (главные + второстепенные) распределяет нагрузку иначе, чем один ряд.
• Способ подачи бетона. Подача бетононасосом даёт большую динамическую нагрузку, чем бадьёй, — это учитывают в расчёте.

Именно поэтому универсального «шага на все случаи» не бывает: он всегда привязан к конкретному сочетанию плиты, балок, стоек и фанеры.

Как считается нагрузка на опалубку

Расчёт шага начинается с нагрузки на квадратный метр палубы. Методику задаёт СП 70.13330.2012 «Несущие и ограждающие конструкции», а на практике опираются ещё и на таблицы производителей систем. Нагрузка складывается из нескольких составляющих.

Постоянные нагрузки:

• Вес бетонной смеси — основная часть. Считается как объёмный вес бетона (около 25 кН/м³, или 2500 кг/м³), умноженный на толщину плиты. Для плиты 200 мм это 25 × 0,2 = 5,0 кН/м².
• Собственный вес опалубки (фанера + балки) — ориентировочно 0,4–0,5 кН/м².

Временные нагрузки:

• Люди и оборудование — вес рабочих, инструмента, бетоновода: обычно 1,5–2,5 кН/м².
• Динамическая добавка при укладке — учитывает неравномерность и удары при подаче бетона: ориентировочно +4 кПа при укладке бадьёй и +6 кПа при подаче бетононасосом.

Суммарная нормативная нагрузка на палубу для типовых плит толщиной 200–250 мм обычно укладывается в диапазон 4,5–8 кН/м². Для расчёта по прочности её умножают на коэффициенты надёжности по нагрузке (γf), которые для разных составляющих отличаются. Так получают расчётную нагрузку, по которой и подбирают шаг.

Точные коэффициенты надёжности и составляющие берут из норм и таблиц системы. Значения выше — ориентир, чтобы понять порядок величин.

Шаг балок: как определить

Шаг балок считают в два приёма — отдельно для второстепенных и главных.

Шаг второстепенных балок задаёт фанера

Второстепенные (поперечные) балки лежат под фанерой и держат её. Значит, их шаг ограничен тем, какой пролёт выдерживает фанера для опалубки без чрезмерного прогиба:

• фанера 18 мм — стандартный шаг второстепенных балок около 0,5–0,6 м;
• фанера 21 мм — допускает больший шаг, до 1,2 м, но обычно на лёгких перекрытиях;
• на практике под типовые плиты второстепенные балки часто раскладывают с шагом 400–500 мм.

Чем тоньше фанера и толще плита, тем чаще ставят второстепенные балки.

Шаг главных балок задаёт несущая способность

Главные (продольные) балки собирают нагрузку со второстепенных. Их шаг (он же — расстояние между линиями стоек поперёк) определяется несущей способностью второстепенной балки: на каком пролёте она не превысит допустимый прогиб и момент. Здесь работает двутавровая балка — деревянная двутавровая балка H20 (её также называют балкой БДК). Стандартная H20 держит ощутимый момент и поперечную силу, что и позволяет перекрывать пролёты порядка метра-полутора между опорами.

Раскладка балок в типовой схеме:

• главные балки укладывают вдоль, опирая на унивилки стоек;
• второстепенные — поперёк главных, с меньшим шагом;
• фанеру крепят к второстепенным балкам.

Именно двухрядная раскладка позволяет развести шаг стоек шире, чем шаг балок: стойки держат редкую сетку главных балок, а частые второстепенные распределяют нагрузку под фанерой.

Шаг стоек: как определить

Шаг стоек — это, по сути, расстояние между опорами главных балок. Для типовой телескопической стойки он обычно составляет:

• 1,2–1,5 м для телескопических систем под главные балки;
• до 2,4 м для рамных (объёмных) систем, которые несут больше.

Но шаг стоек нельзя назначать только по этим цифрам — его ограничивает несущая способность самой стойки, а она сильно зависит от вылета. Чем выше выдвинут внутренний шток, тем меньше допустимая нагрузка на стойку. Поэтому после выбора шага обязательно проверяют: выдерживает ли стойка приходящуюся на неё нагрузку при рабочей высоте.

Что ещё учитывают при расстановке стоек:

• Треноги ставят для устойчивости — обычно в соотношении 1:1 к стойкам (при тонких плитах иногда 1:2, но на устойчивости лучше не экономить).

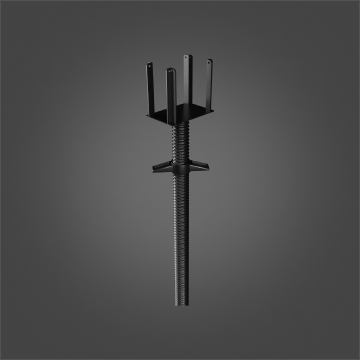

• Унивилки нужны по числу стоек — Н-образная унивилка держит балки в местах перехлёста, а резьбовая унивилка позволяет точно вывести стол по уровню.
• Винтовые опоры. Для тонкой регулировки высоты и распределения нагрузки применяют винтовую опору.
• Краевые зоны. По контуру плиты и у проёмов стойки ставят чаще — там нагрузка распределяется хуже.

Таблица шага под толщину плиты

Ниже — ориентировочные шаги для типовой телескопической системы (двутавровые балки H20, фанера 18 мм, высота до ~3 м). Это стартовые значения для понимания порядка, а не замена расчёту.

Закономерность простая: чем толще плита, тем плотнее сетка балок и стоек. При толщине перекрытия свыше 200 мм или высоте более 4 м расчёт должен выполнять инженер-конструктор — типовыми таблицами тут не обойтись.

Пример раскладки на реальную плиту

Посчитаем ориентировочную раскладку для плиты 6 × 6 м (площадь 36 м²) толщиной 200 мм при высоте до 3 м.

Получаем понятный комплект: около 24 стоек и треног, 24 унивилки, балки по погонажу и фанера с запасом ~1,05 м² на м² плиты. Это ориентировочная раскладка — под конкретный объект её проверяют расчётом.

Монтаж: как реализовать раскладку

Расчёт бесполезен без правильной сборки. Типовая последовательность устройства опалубки перекрытий — снизу вверх. Подробнее монтаж разобран в материале опалубка перекрытий: виды и монтаж, а здесь — ключевые шаги.

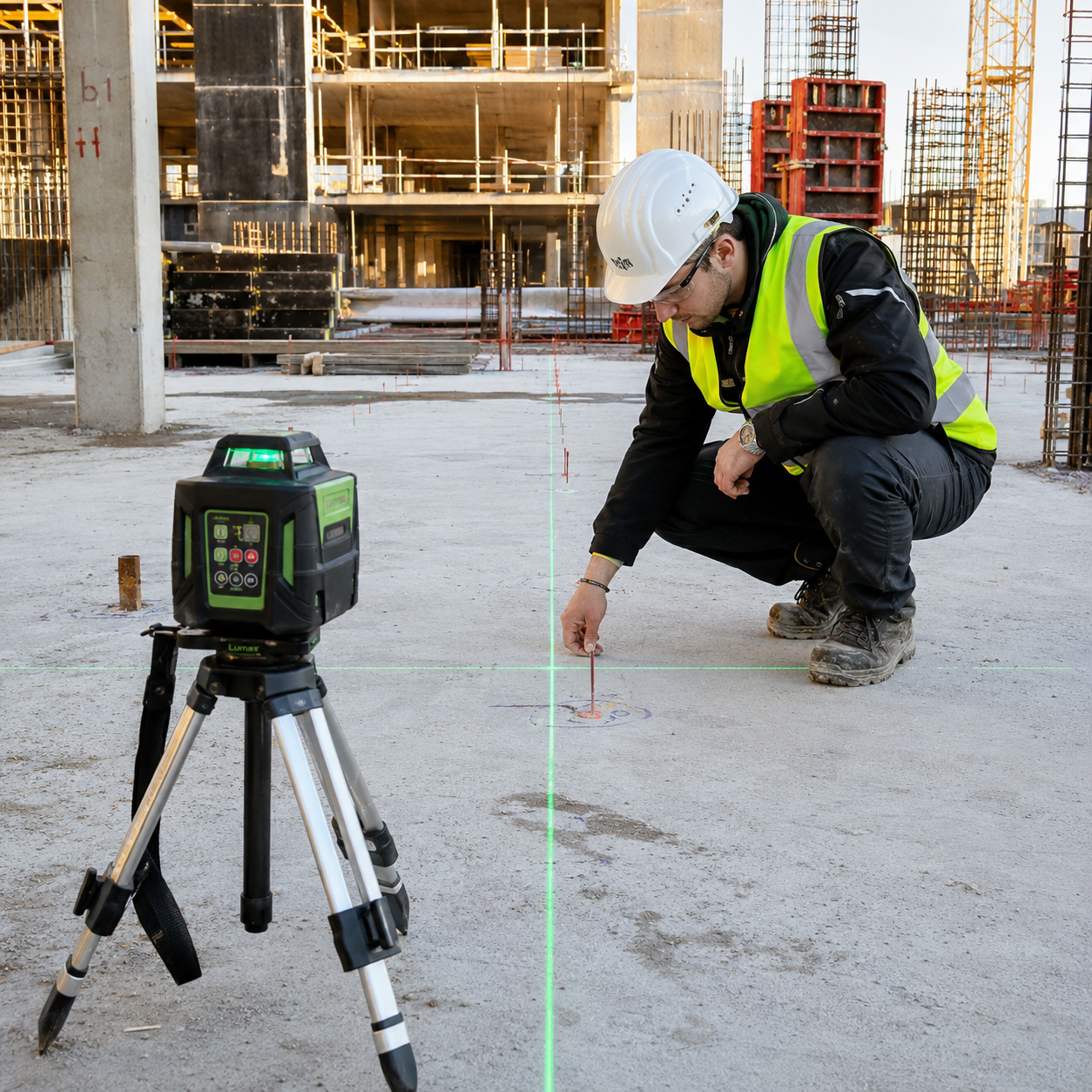

1. Разметка. Оси стоек и высотные отметки выносят лазерным нивелиром.
2. Установка стоек с треногами. Стойки выставляют по отвесу или уровню, фиксируют треногами.
3. Унивилки и главные балки. На оголовки стоек ставят унивилки, в них укладывают главные балки.
4. Второстепенные балки. Раскладывают поперёк с расчётным шагом (обычно 400–500 мм).
5. Фанера. Настилают и крепят к балкам саморезами, контролируя плоскостность.
6. Выверка. Выравнивают опалубку по уровню резьбовыми унивилками и домкратами стоек перед армированием и бетонированием.

Такая последовательность обеспечивает равномерное распределение нагрузки и фиксацию балок — без перекосов и просадок.

Частые ошибки при расчёте шага

Как выбрать систему: сравнение подходов

Шаг стоек и балок зависит и от того, какую систему вы выбираете.

• Телескопические стойки — шаг 1,2–1,5 м, монтаж без крана, высокая оборачиваемость. Оптимальны для перекрытий до ~3 м.
• Рамные (объёмные) системы — позволяют развести шаг стоек до 2,4 м и работают на больших высотах, но дороже и тяжелее в монтаже.
• Фанера 18 vs 21 мм — более толстая фанера допускает больший шаг второстепенных балок, экономя балки, но сама дороже.

Сравнить системы под конкретный объект и высоту помогут материалы виды опалубки перекрытий: как выбрать систему под объект и высоту и виды опалубки: классификация, материалы и выбор. Общий принцип: чем толще плита и выше перекрытие, тем плотнее сетка и тем важнее переход на более несущую систему.
