Крепеж для опалубки стен: 6 элементов стяжной системы и подбор

Зачем нужен крепёж стеновой опалубки

Стеновая опалубка — это два ряда щитов, установленных по обе стороны будущей стены. Когда между ними заливают бетон, свежая смесь давит на щиты изнутри, стремясь их раздвинуть. Давление бетонной смеси тем выше, чем быстрее идёт заливка и чем выше стена, — и оно может быть очень значительным.

Задача крепежа — воспринять это давление и не дать щитам разойтись. Если стяжка слабая или редкая, щиты «раскрываются»: стена получается толще проектной, с волнами и наплывами, а в худшем случае опалубку срывает. Поэтому крепёж для опалубки решает сразу несколько задач:

• удерживает щиты от раскрытия под давлением бетона;
• задаёт и выдерживает точную толщину стены;
• фиксирует геометрию — вертикальность и плоскостность;
• соединяет соседние щиты в единый жёсткий экран.

Именно поэтому крепёж нельзя рассматривать поэлементно — важна вся система крепления стеновой опалубки целиком и совместимость её частей.

Из чего состоит система крепления стеновой опалубки

Прежде чем сравнивать варианты, полезно увидеть картину целиком. Стяжная система стеновой опалубки состоит из шести групп элементов:

1. Стяжной винт (шпилька, спица) — стальной стержень, проходящий сквозь стену и стягивающий щиты.
2. Гайки — прижимают щиты к стержню с двух сторон.
3. ПВХ-трубка (защитная) — надевается на стержень внутри стены, защищает его и задаёт толщину.
4. Конусные фиксаторы — держат трубку у щита и формируют аккуратное углубление в бетоне.
5. Фиксаторы щитов — замки и зажимы, соединяющие и выравнивающие соседние щиты.
6. Анкеры — применяются при односторонней опалубке, когда сквозная стяжка невозможна.

Дальше разберём каждую группу: за что отвечает, какие есть варианты и на что смотреть при выборе.

Стяжной винт, шпилька, спица: сердце системы

Главный элемент крепежа — стяжной стержень, который проходит через стену и держит основное растягивающее усилие. У него много названий: винт стяжной для опалубки, шпилька для опалубки, стяжная шпилька, а в каталоге upex похожий элемент представлен как металлическая спица — стяжной элемент опалубки стен. По сути это всё про одно: стержень, который стягивает щиты.

Различаются такие стержни в первую очередь типом резьбы, и это ключевой критерий выбора.

Винт с трапецеидальной (грубой) резьбой

Резьба крупная, с большим шагом. Главное её достоинство — самоочищаемость: даже если на винт попал цементный раствор, гайка проходит по резьбе и не заклинивает. Такой винт рассчитан на высокие нагрузки и многократное повторное использование. Это рабочий стандарт для профессиональной щитовой опалубки.

Метрическая шпилька

Обычная резьбовая шпилька с мелкой метрической резьбой. Дешевле, доступнее, но у неё есть слабое место: мелкая резьба быстро забивается бетоном, гайка закусывает, и очищать её трудно. Поэтому метрическую шпильку чаще используют там, где крепёж одноразовый или оборачиваемость невелика.

Как выбирать стяжной стержень:

• Диаметр и нагрузка. Подбирают под давление бетона и шаг стяжек; чем реже стяжки, тем большее усилие на каждую.
• Тип резьбы. Трапецеидальная — для многоразовой работы и высоких нагрузок; метрическая — для простых и разовых задач.
• Оборачиваемость. Если крепёж будет работать десятки циклов, экономия на дешёвой шпильке обернётся заклиниванием и браком.
• Коррозионная стойкость — для влажных условий и долгого срока службы.

Именно от стяжного винта зависит, будет ли крепёж многоразовым, поэтому на нём экономят в последнюю очередь.

Гайки и опорные элементы

Стержень сам по себе щит не удержит — усилие на щит передаёт гайка. Гайка для опалубки навинчивается на стяжной винт с двух сторон и прижимает щит к стержню.

Основные варианты:

• Барашковая гайка — с «крыльями» для затяжки вручную, без ключа. Удобна и быстра в работе.
• Тарельчатая гайка (с фланцем/пластиной) — с широкой опорной поверхностью, которая распределяет усилие по щиту и не даёт продавить его в точке контакта.
• Гайка с шарнирной пластиной — для стяжек, работающих под углом.

Гайка стяжная для опалубки — многоразовый элемент, но её состояние важно контролировать: сорванная или забитая бетоном резьба снижает надёжность узла. Ключевые критерии — совместимость резьбы со стяжным винтом и достаточная площадь опоры, чтобы не повредить щит.

ПВХ-трубка и конусы: что делает крепёж многоразовым

Вот здесь кроется главная развилка при выборе крепежа — извлекать стяжной винт или оставлять его в бетоне. Ответ зависит от того, используете ли вы защитную трубку и конусы.

ПВХ-трубка (защитная)

Трубка ПВХ для опалубки надевается на стяжной винт внутри стены. Она выполняет сразу три функции:

• защищает винт от бетона, чтобы после распалубки его можно было свободно вытащить и использовать снова;
• задаёт толщину стены — длина трубки равна толщине будущей стены;
• оставляет чистое отверстие в бетоне, которое потом заделывают.

Без трубки стяжной винт схватывается бетоном намертво и остаётся в стене — то есть становится одноразовым, «теряемым». Это допустимо для разовых задач, но на потоке невыгодно.

Конусные фиксаторы

Конусный фиксатор (фиксатор-конус) устанавливают на концах ПВХ-трубки у самого щита. Он держит трубку по оси, не даёт бетону затечь внутрь и формирует аккуратное конусное углубление в поверхности стены. После распалубки конусы выкручивают, а оставшиеся отверстия заделывают специальными пробками или ремонтным составом.

С трубкой или без: сравнение

Для профессиональной оборачиваемой опалубки практически всегда выбирают вариант с ПВХ-трубкой и конусами: расходники дешевле, чем терять стальные винты в каждой заливке.

Фиксаторы щитов: как соединяются панели

Пока стяжка держит щиты от раскрытия поперёк стены, вдоль неё щиты нужно соединить между собой в единый экран. За это отвечают фиксаторы опалубки — замки, зажимы и клиновые соединители, которые стягивают соседние щиты по стыку.

Функции фиксаторов щитов:

• соединение щитов опалубки в жёсткую плоскость без ступенек;
• выравнивание — устранение перепадов по стыку;
• быстрый монтаж и демонтаж без лишнего инструмента.

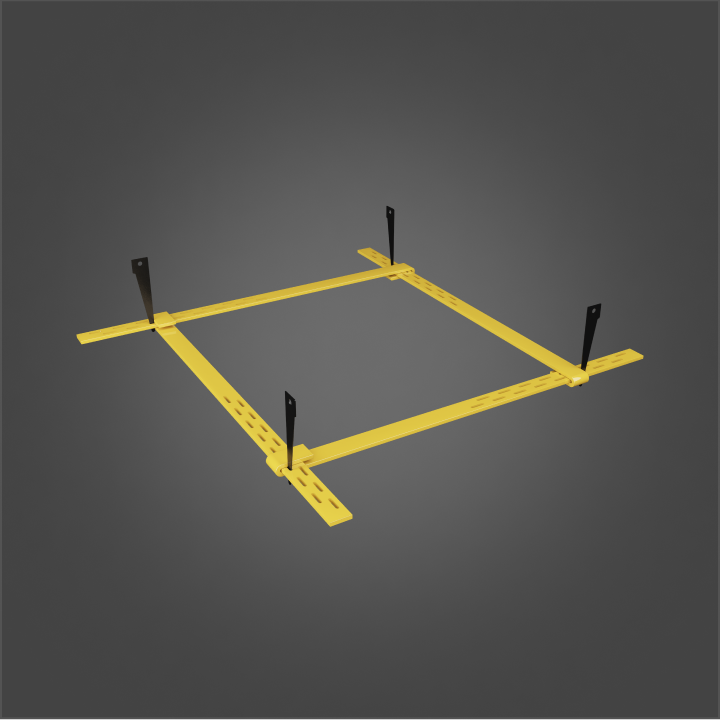

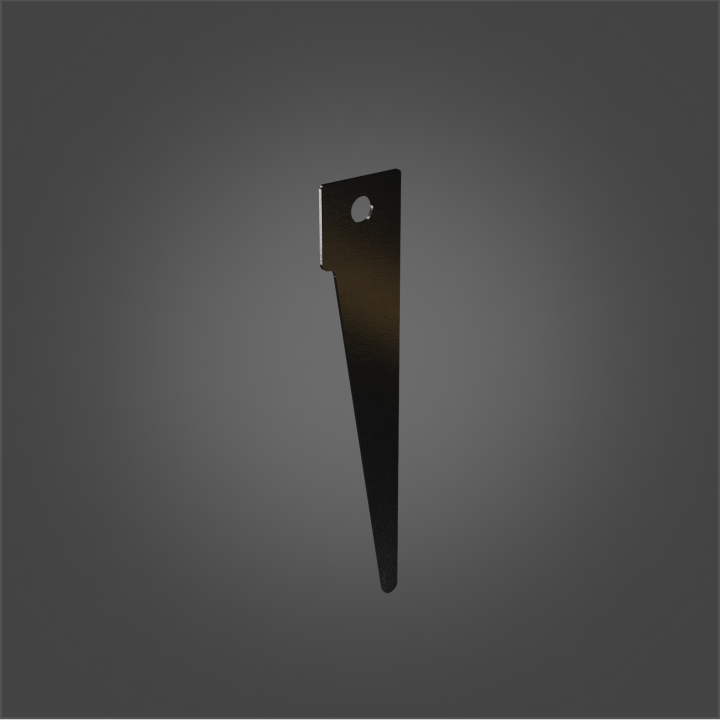

Бывают металлические замки (клиновые, эксцентриковые) и пластиковые фиксаторы для опалубки — последние чаще применяют для лёгких систем и вспомогательной фиксации. Готовый комплект фиксатора опалубки удобен тем, что все элементы узла заведомо совместимы между собой. Главный критерий выбора — совместимость с вашими щитами: замок должен подходить к профилю рамы.

Анкер для опалубки: когда стянуть насквозь нельзя

Сквозная стяжка возможна не всегда. Если доступ к стене есть только с одной стороны — например, при бетонировании у стенки котлована, к существующей конструкции или в шахте — применяют одностороннюю (анкерную) опалубку. Здесь щит нельзя стянуть с противоположным, поэтому его крепят к основанию.

В этом случае в дело вступает анкер для опалубки: анкерное крепление фиксирует опорную конструкцию щита к уже готовому бетонному основанию и воспринимает давление бетона в одиночку. Такая схема сложнее и требует расчёта: односторонняя опалубка передаёт на анкеры и основание большие усилия. Поэтому анкер здесь — не мелочь, а несущий элемент, и подбирают его по нагрузке и типу основания.

Сравнительная таблица элементов крепежа

Точные размеры, нагрузки и совместимость элементов смотрите в карточках товара — у разных систем они отличаются, и «средних по типу» значений для расчёта недостаточно.

Как собрать узел стяжки: монтаж и демонтаж

Чтобы увидеть систему в работе, разберём типовую последовательность. Подробное устройство сборки описано в материалах как собрать опалубку монолитных стен и применение опалубки, а здесь — логика узла крепежа.

Монтаж стеновой опалубки:

1. Выставляют первый ряд щитов по разметке и соединяют их фиксаторами в единый экран.
2. В отверстия щитов заводят стяжной винт, надев на него ПВХ-трубку с конусами на концах — трубка задаёт толщину стены.
3. Устанавливают второй ряд щитов с противоположной стороны, пропуская винт наружу.
4. Навинчивают гайки с двух сторон и затягивают, контролируя толщину и вертикальность.
5. Проверяют шаг стяжек и общую геометрию перед заливкой.

Демонтаж стяжного винта после распалубки:

1. Ослабляют и снимают гайки, извлекают стяжной винт.
2. Выкручивают конусы, при необходимости удаляют трубку.
3. Заделывают оставшиеся отверстия пробками или ремонтным составом.
4. Очищают винты и гайки для повторного использования.

Именно на этапе демонтажа и проявляется ценность продуманного крепежа: качественный винт с трапецеидальной резьбой выходит легко и идёт в следующий оборот, а забитая метрическая шпилька без трубки — часто в утиль.

Как выбрать крепёж для опалубки: критерии

Чтобы понять, какой крепёж нужен, пройдитесь по критериям — они же определяют разницу между дешёвым разовым и надёжным оборачиваемым комплектом.

• Давление бетона. Зависит от высоты стены и темпа заливки. Чем выше давление, тем прочнее нужен стяжной винт и тем чаще шаг стяжек.
• Оборачиваемость. Разовая заливка — можно сэкономить на одноразовом крепеже. Поток — берите многоразовый винт в трубке.
• Толщина стены. Определяет длину винта и трубки; под каждую толщину — свой размер.
• Совместимость со щитами. Диаметр отверстий, профиль рамы, тип фиксаторов должны подходить к вашей опалубке.
• Бюджет с учётом цикла. Дешёвая шпилька выгодна на бумаге, но на потоке проигрывает: потерянные винты и брак дороже расходной трубки.
• Коррозия и условия. Для улицы и влажных условий — оцинкованные элементы.
• Комплектность. Готовый комплект крепежа избавляет от подбора несовместимых деталей.

Полезно заранее определиться и с типом самой опалубки — от этого зависит крепёж. Разобраться помогут материалы виды опалубки и стеновая опалубка: виды, устройство и правила применения.
