Унивилка для опалубки: 3 вида и как выбрать под систему

Что такое унивилка и зачем она нужна

Унивилка (её же называют оголовником или короной) — это металлический опорный элемент, который ставится на верхний торец телескопической стойки и удерживает несущие балки. По сути это переходное звено между опорой и настилом: стойка держит нагрузку снизу, унивилка фиксирует балку, балка несёт палубу.

В опалубке перекрытий узел собирается так:

1. телескопическая или объёмная стойка ставится вертикально (на треноге);
2. в её торец вставляется унивилка для стойки;
3. в рожки унивилки укладывается двутавровая балка;
4. поверх балок крепится деревянный настил или фанера.

Функция унивилки — принять нагрузку от свежего бетона через балки и равномерно передать её на стойку, а также зафиксировать балки от смещения и удержать их в местах перехлёста. Отсюда и разница между типами: она в форме рабочей части и в наличии регулировки.

Три вида унивилок: в чём разница

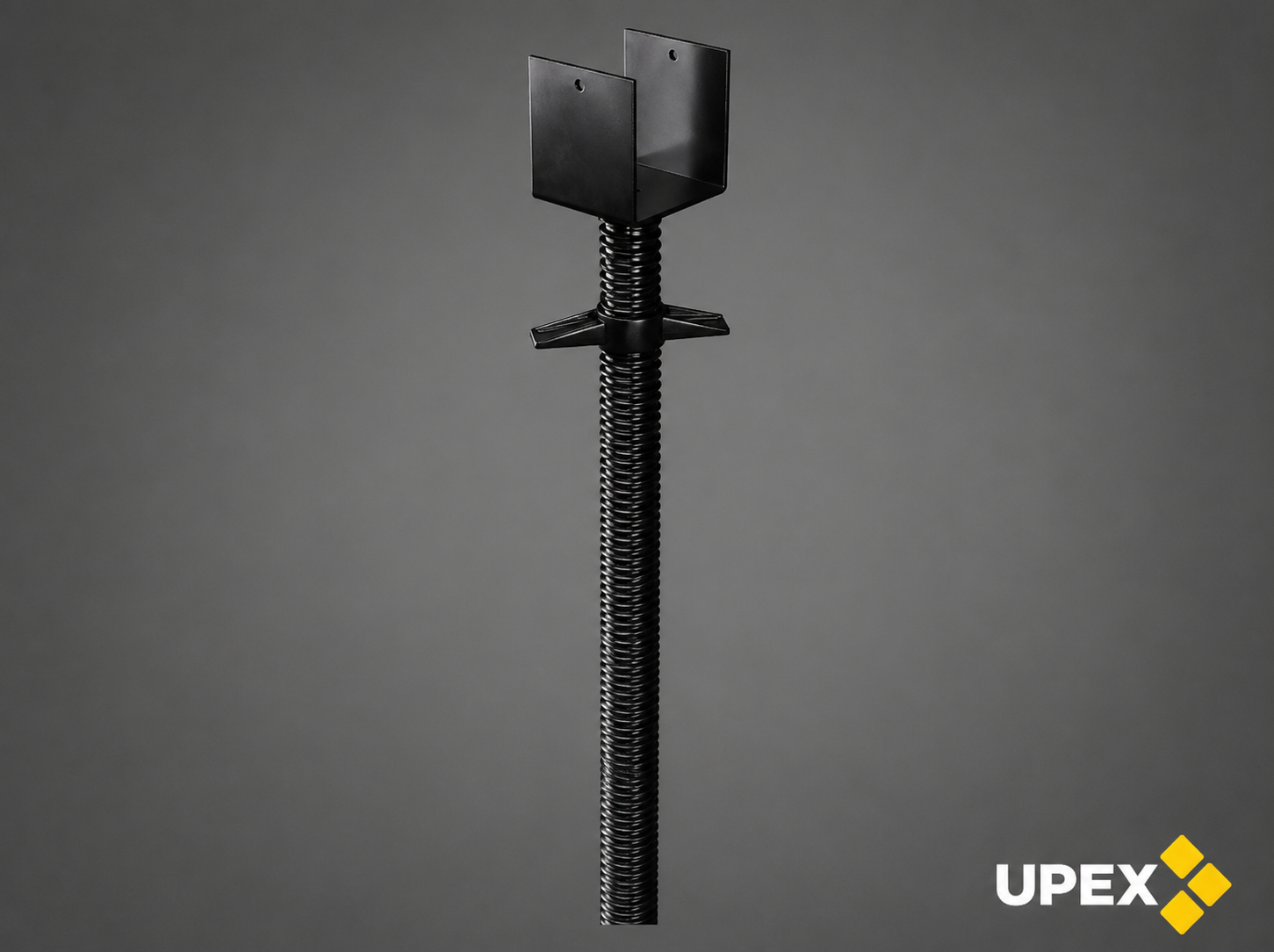

П-образная унивилка

Рабочая часть в форме буквы «П» — две вертикальные стенки образуют паз, в который ложится балка. Это базовый и самый распространённый вариант: просто, надёжно, удобно для рядовых мест опалубочного стола. П-образная унивилка хорошо держит одну линию балок и направляет её без перекоса.

Когда брать: типовые перекрытия, рядовые опоры, где не нужно стыковать балки крестом или тонко регулировать высоту.

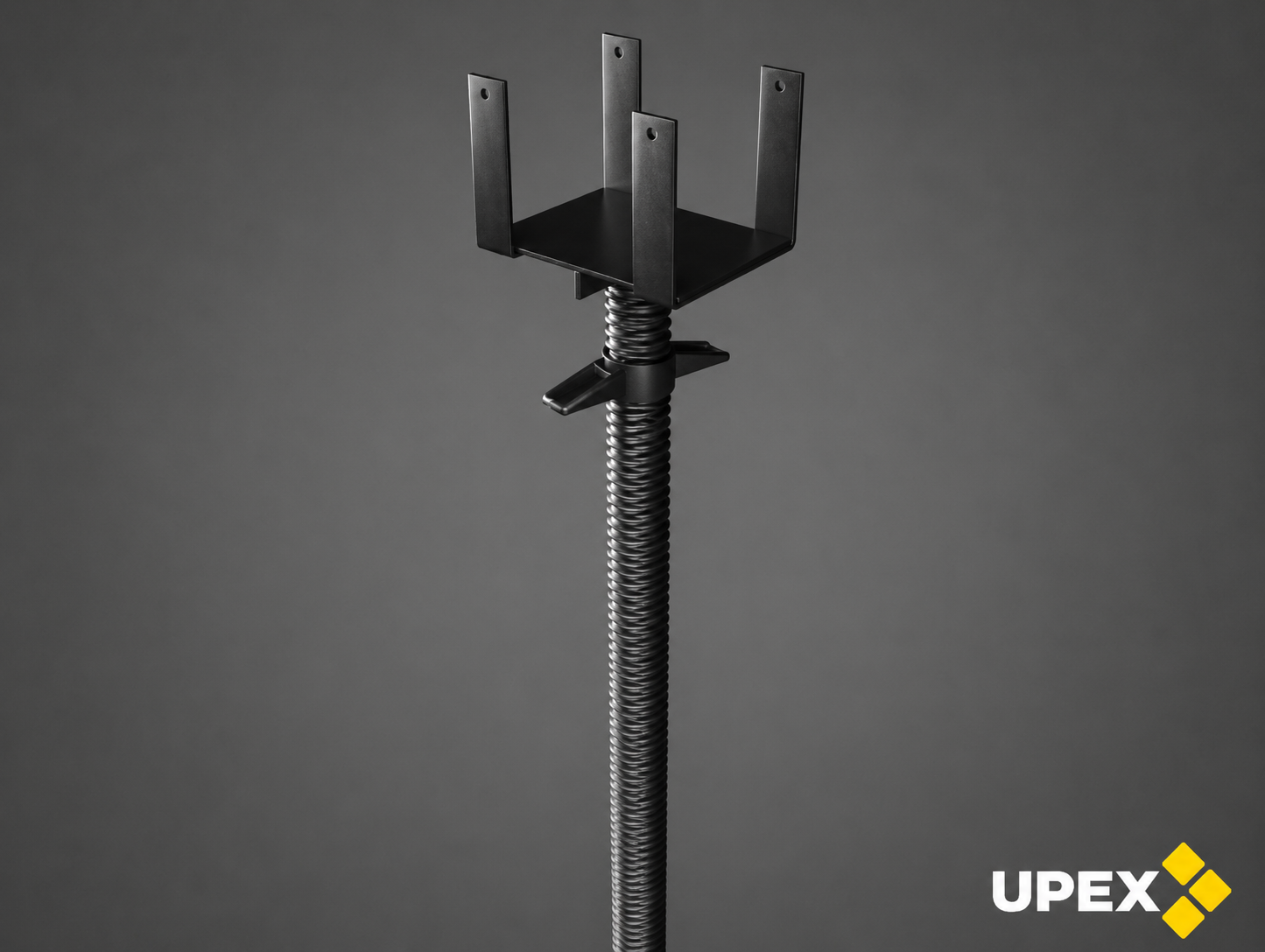

Н-образная унивилка

Форма ближе к букве «Н» — четыре рожка (упора), которые позволяют удерживать балки не только вдоль, но и в местах перехлёста, когда над одной стойкой сходятся два конца балок. Это более универсальный вариант — та самая «корона». Н-образную унивилку выбирают там, где важна стыковка балок в одной точке и работа в двух направлениях.

Когда брать: узлы перехлёста балок, пересечения, сложная раскладка стола.

Резьбовая (регулируемая) унивилка

Отличается монтажной трубкой с резьбой и гайкой: вращая гайку, вы плавно регулируете высоту рабочей площадки. Резьбовая унивилка — это регулируемая унивилка для точной юстировки опалубочного стола по уровню, когда нужно строго выдержать проектную отметку перекрытия.

Когда брать: объекты с высокими требованиями к геометрии, где важна точная нивелировка стола по уровню.

Сравнительная таблица

Точные размеры, вес, допустимую нагрузку и тип покрытия смотрите в карточках товара — у разных моделей они отличаются.

Как выбрать унивилку под систему

Чтобы понять, какая унивилка нужна, пройдитесь по критериям:

• Тип стойки. Унивилка должна подходить к вашей стойке — телескопической или объёмной; проверьте посадочный диаметр трубки.
• Раскладка балок. Если много узлов перехлёста и пересечений — берите Н-образную; для простых рядов достаточно П-образной.
• Нужна ли регулировка. Требуется точная отметка перекрытия — резьбовая (регулируемая). Нет — обычная унивилка проще и дешевле.
• Нагрузка. Подбирайте с запасом под массу бетона, балок и настила; сверяйтесь с паспортными нагрузками.
• Покрытие. Для влажных условий и долгого срока службы предпочтительны оцинкованные модели.
• Качество сварки и металла. Ровные швы, толщина рожков без «экономии» — от этого зависит безопасность узла.

На практике комплект часто смешанный: основная масса — П-образные, в узлах перехлёста — Н-образные, а по контуру, где важна отметка, — резьбовые. Такую раскладку удобно подобрать под конкретный объект.

Место унивилки в узле опалубки

Унивилка не работает сама по себе — она часть связки. Снизу её держит телескопическая стойка, в рожки ложится двутавровая балка, а поверх балок идёт настил. Поэтому унивилку правильно подбирать сразу под остальные элементы системы перекрытий: под диаметр стойки, тип балки и раскладку стола. Разрозненная закупка чаще всего оборачивается несовместимостью на площадке.
