Балка двутавровая ГОСТ или Н20: что выбрать для опалубки

Что такое двутавровая балка и зачем ей такое сечение

Двутавр — это профиль в форме буквы «Н» (или «I» в латинице), у которого две горизонтальные полки соединены вертикальной стенкой. Сечение двутавровой балки придумано ради простой инженерной логики: материал вынесен туда, где напряжения максимальны — в полки, а тонкая стенка держит их вместе и воспринимает сдвиг. В результате балка получает высокий момент сопротивления при минимальном весе. Именно поэтому двутавр стал базовым элементом и в металлоконструкциях, и в опалубочных системах.

В опалубке эта геометрия работает на прогиб: балка перекрывает пролёт между опорами, несёт настил и свежий бетон, а благодаря высоте сечения почти не провисает. Отсюда и вечный вопрос про прогиб двутавровой балки — о нём отдельно ниже.

Два разных «двутавра»: сталь по ГОСТ и деревянная Н20

Здесь и кроется путаница. Под одним словом «двутавр» скрываются два изделия.

Стальной двутавр по ГОСТ. Горячекатаный прокат из конструкционной стали:

• ГОСТ 8239-89 — двутавр с уклоном внутренних граней полок (номера от 10 до 60, где номер — высота в сантиметрах);
• ГОСТ 26020-83 — двутавр с параллельными гранями полок (серии Б — нормальные, Ш — широкополочные, К — колонные);
• вес большой: например, двутавр №20 весит около 21 кг на метр.

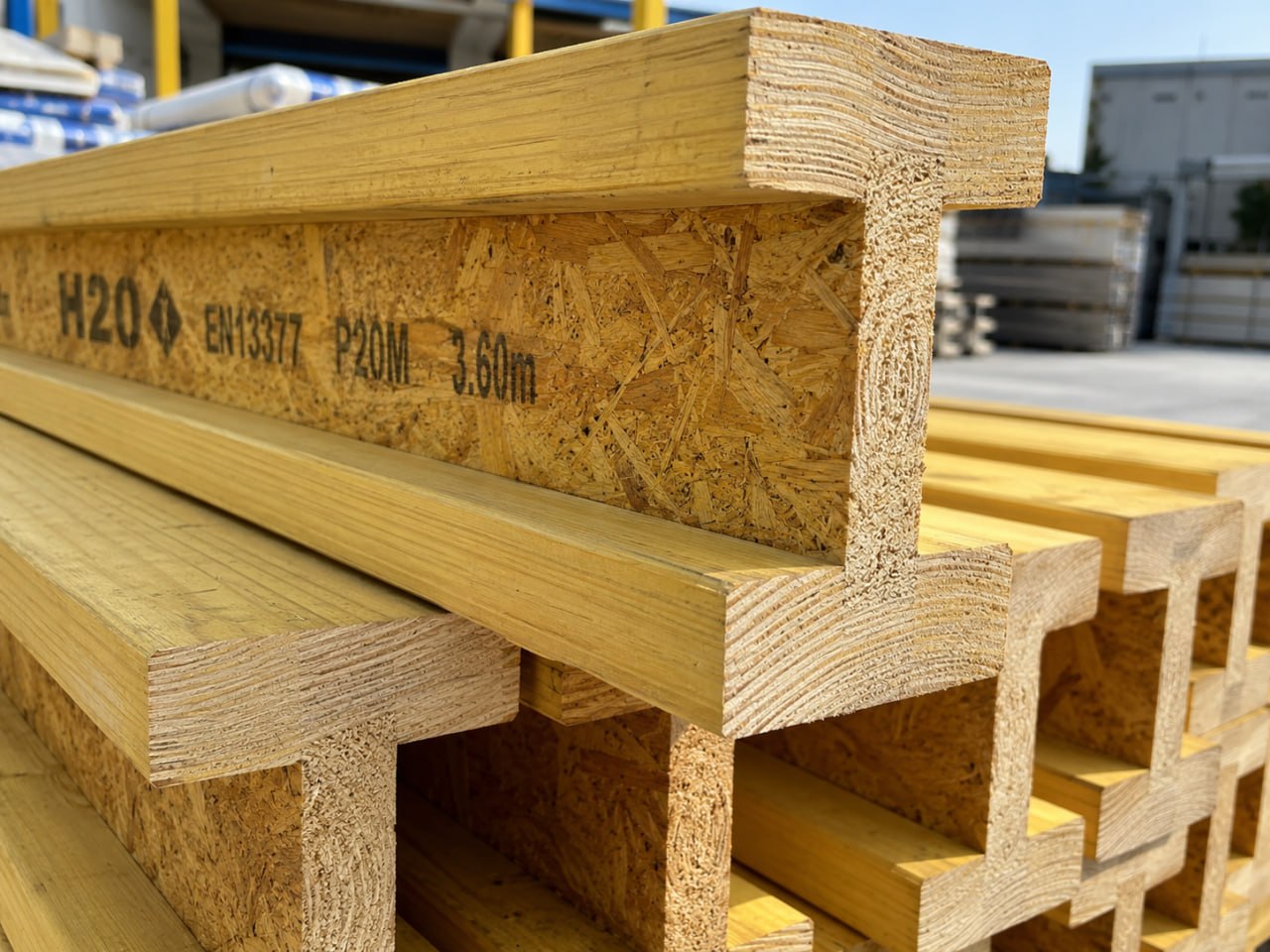

Деревянная балка Н20. Клеёная двутавровая балка из хвойной древесины специально для опалубки: лёгкая, ремонтопригодная, с защищёнными торцами. Это и есть та балка, которую монтажники называют «двутавром для опалубки».

Ключевое различие — не только материал. Стальной двутавр по ГОСТ рассчитан на постоянные несущие конструкции, деревянная Н20 — на многократно оборачиваемую временную опалубку, где важны малый вес и удобство сборки-разборки вручную.

Вывод для читателя: если вы подбираете двутавровую балку под типовую опалубку перекрытий, вам нужна Н20. Стальной ГОСТ-двутавр — это резервный сценарий для больших пролётов и высоких нагрузок, и подбирается он расчётом отдельно.

Характеристики двутавровых балок Н20 для опалубки

Стандартная деревянная балка Н20 у большинства производителей близка по параметрам — это фактически отраслевой стандарт. Ориентировочные характеристики:

Значения — типовые. Точные характеристики двутавровых балок и чертёж сечения смотрите в карточке товара или уточняйте у менеджера: у разных партий толщина двутавровой балки по стенке и вес могут немного отличаться.

Размеры и длина двутавровой балки

Высота двутавровой балки Н20 фиксирована — 200 мм, а вот длина двутавровой балки варьируется под шаг стоек и размер захватки. Типовые длины: 1,90 · 2,45 · 2,90 · 3,30 · 3,60 · 3,90 · 4,50 · 4,90 · 5,90 м. Самые ходовые — 2,90 и 3,90 м. При необходимости балку подрезают на объекте, но лучше подбирать номинал под сетку опор, чтобы не терять несущую способность на консолях.

Вес двутавровой балки: таблица

Вопрос «сколько весит балка двутавровая» на площадке решает логистику и ручной монтаж. При погонном весе ~5,0 кг/м вес двутавровой балки по длинам выглядит так.

Даже самая длинная балка весит меньше 30 кг — её поднимает один рабочий, а бригада собирает перекрытие без крана. Для сравнения: стальной ГОСТ-двутавр той же длины весит в разы больше, поэтому в опалубке он неудобен.

Как подобрать двутавровую балку: расчёт и прогиб

Вопрос «какую двутавровую балку взять» сводится к трём величинам: пролёт, нагрузка от бетона и допустимый прогиб. Упрощённая логика подбора:

1. Считаем нагрузку. Свежий бетон ~25 кН/м³ × толщина плиты + вес опалубки и настила + монтажная нагрузка людей и оборудования.
2. Задаём шаг балок и стоек. Чем чаще опоры — тем меньше пролёт и прогиб.
3. Проверяем по моменту и прогибу. Расчёт двутавровой балки ведут так, чтобы фактический момент не превышал допустимый (~5,0 кН·м для Н20), а прогиб двутавровой балки оставался в пределах нормы — обычно не более 1/500 пролёта.
4. Закладываем запас. На оборачиваемой опалубке балки изнашиваются, поэтому запас 15–20% оправдан.

Если не хотите считать вручную — пришлём типовую схему раскладки под ваш пролёт и толщину плиты. Это быстрее и надёжнее, чем подбирать балку «на глаз».

Крепление, стык и узлы двутавровых балок

В опалубке перекрытий двутавр почти не крепится жёстко — система держится геометрией и опорами. Разберём типовые узлы двутавровых балок.

• Опирание. Балка ложится в унивилку П-образную или унивилку Н-образную, закреплённую на оголовке телескопической стойки. Унивилка удерживает балку от опрокидывания.
• Крепление настила к балке. Сверху к полке крепят деревянный настил или берёзовую фанеру — гвоздями или саморезами прямо в верхнюю полку, ведь она деревянная.
• Стык балок по длине. При нехватке длины балки стыкуют внахлёст над опорой (не в пролёте!), чтобы стык попадал на стойку и не работал на изгиб.
• Раскладка. Основные балки идут по стойкам, второстепенные — поперёк с меньшим шагом; на них уже ложится фанера.

Правильные узлы — половина безопасности опалубки. Ошибка со стыком в пролёте или редким шагом стоек даёт лишний прогиб и риск обрушения.

Место балки в системе опалубки перекрытий

Двутавровая балка — не отдельная покупка, а элемент связки. Снизу — телескопические стойки и унивилки; на балках — настил и фанера; всё вместе образует опалубку перекрытий. Поэтому балку правильно подбирать сразу под остальные компоненты: под шаг стоек, тип унивилки и толщину фанеры. Разрозненная закупка чаще всего оборачивается несостыковками на площадке.

Производство и качество: на что смотреть

Производство двутавровой балки для опалубки — это не просто распил дерева. От качества склейки и сушки зависит, выдержит ли балка десятки циклов. При выборе поставщика смотрите на:

• влажность и сушку древесины — пересушенная трескается, влажная «ведёт»;
• качество клеевого шва стенки и полок;
• защиту торцов — накладки продлевают срок службы;
• стабильность геометрии партии — балки не должны «пропеллерить»;
• наличие сертификатов и заявленных нагрузок, а не абстрактного «двутавр как у всех».

Хорошая балка Н20 служит несколько лет активной эксплуатации; дешёвая без контроля качества может подвести уже на первых заливках.

Сколько стоит двутавровая балка

Однозначной цифры нет: сколько стоит двутавровая балка, зависит от длины, объёма партии, качества древесины и текущего рынка. На стоимость влияют:

• длина и количество (опт дешевле в пересчёте на метр);
• новая балка или б/у после оборота;
• логистика до объекта;
• сезонный спрос на опалубку.

Чтобы не ориентироваться на устаревшие цифры из статей, смотрите актуальную цену и наличие в каталоге с фильтрами или запросите расчёт под свой объём — так вы получите цену именно на нужную длину и количество.
