Анкерное крепление в опалубке и лесах: виды и как выбрать
Анкерное крепление — один из тех узлов, где ошибка стоит дорого: от него зависит и геометрия монолитной стены, и безопасность строительных лесов на высоте. При этом под словом «анкер» на площадке понимают совершенно разные вещи — от стяжного винта опалубки до химического анкера в готовый бетон. В этой статье разберём, какие виды анкерного крепления бывают, чем они отличаются в двух ключевых областях — опалубке и лесах, — и как подобрать решение под нагрузку, основание и задачу. Материал поможет сравнить варианты и не переплатить за лишний запас или, наоборот, не сэкономить на безопасности.
Коротко. В опалубке стен «анкер» — это стяжной винт, который удерживает щиты от давления бетона. В лесах и при монтаже к готовому бетону работают механические (распорные) и клеевые анкеры. Проектирование анкеров к бетону регламентирует СП 513.1325800.2022. Если спешите — сразу к сравнительной таблице или к правилам подбора.
Что такое анкерное крепление и где оно работает
Анкерное крепление — это соединение, которое передаёт нагрузку от прикрепляемого элемента на бетонное основание или стягивает конструкцию между собой. Терминологию и классификацию таких креплений в России задаёт ГОСТ Р 57787-2017. Но на практике анкерный метод крепления встречается в двух заметно разных сценариях, и путать их не стоит.
Сценарий 1 — опалубка
Здесь анкер работает временно и на стяжку: он удерживает два щита стеновой опалубки, воспринимая давление свежей бетонной смеси. После набора прочности крепление демонтируют.
Сценарий 2 — крепление к готовому бетону
Здесь анкер устанавливают в затвердевший бетон, чтобы закрепить оборудование, базовые плиты, узлы лесов или анкерное крепление лесов к стене. Такой анкер работает постоянно и рассчитывается по нормам.
Разберём оба сценария по порядку, а затем сведём виды анкеров в таблицу и покажем, как выбирать.

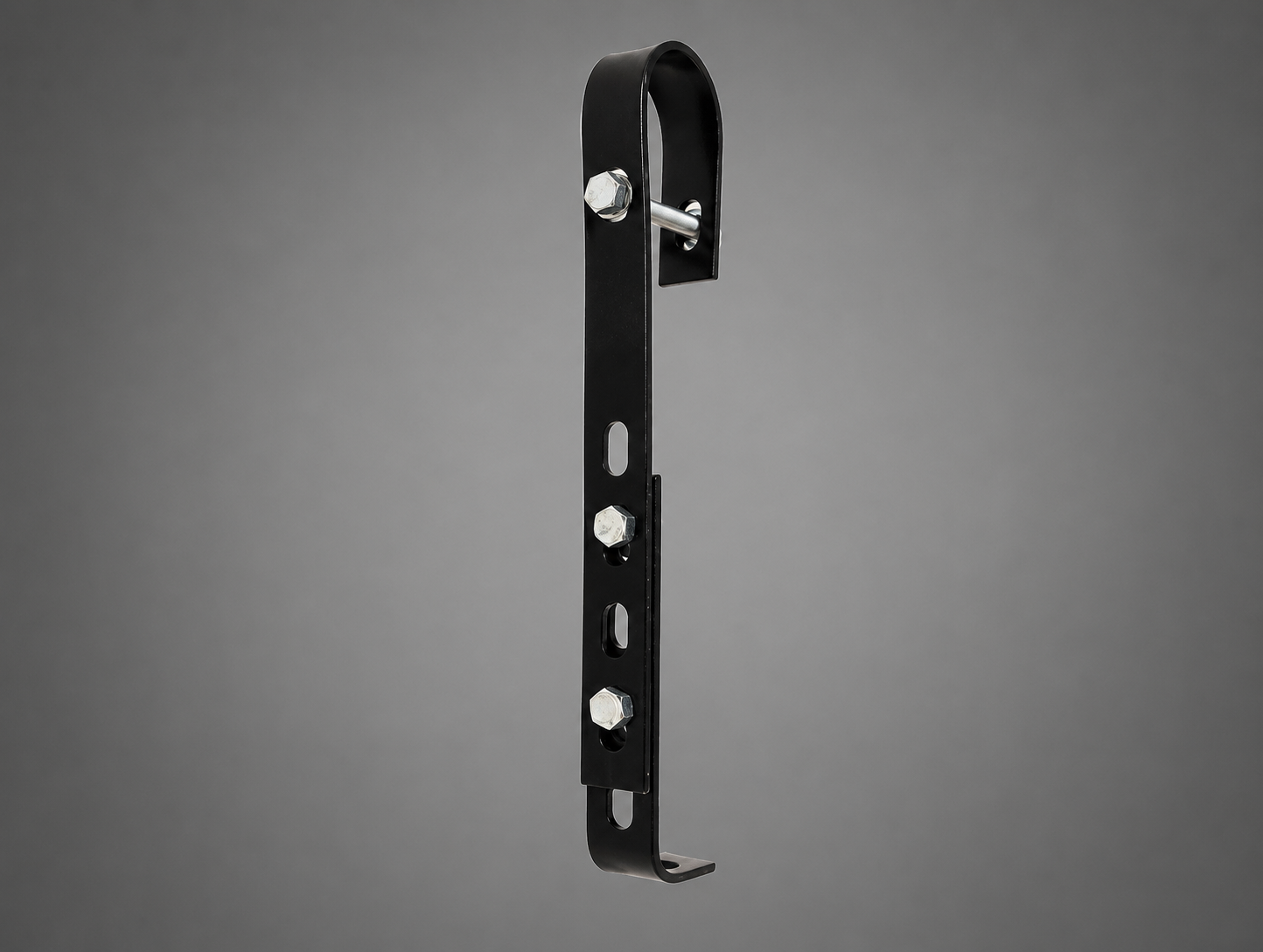

Анкерное крепление в опалубке стен
При бетонировании свежая смесь давит на щиты изнутри с большой силой. Чтобы опалубка стен держала форму и не «раскрывалась», её щиты стягивают между собой сквозь тело будущей стены. Этот узел и называют стяжкой, а его основной элемент — стяжной (анкерный) винт.
Из чего состоит узел стяжки
- Стяжной винт — стальной стержень с резьбой (тот самый болт анкерный резьбовой для крепления опалубки). Он проходит сквозь стену и стягивает щиты с двух сторон.
- Гайки с шайбами (тарельчатые/барашковые) — прижимают щиты к винту и позволяют регулировать усилие.
- Дистанцер (трубка или спица) — задаёт толщину стены и защищает винт от бетона, чтобы его можно было извлечь и использовать повторно. В роли такого стяжного элемента выступает металлическая спица — прямой «сосед» анкера в узле.
- Фиксатор щитов — удерживает щиты в узле стяжки без перекоса. Для этого применяют комплект фиксатора опалубки.
Само анкерное крепление в этом узле — связующее звено, которое воспринимает растягивающее усилие от давления бетона и передаёт его на щиты. Ключевые критерии здесь: несущая способность винта, шаг стяжек (чем чаще, тем меньше усилие на каждую) и оборачиваемость (сколько раз узел выдержит без потери свойств).
Почему это отдельный класс креплений
Опалубочная стяжка не рассчитывается как анкер к бетону: она работает на временное растяжение, а не на закрепление в готовом основании. Поэтому подбирают её не по СП на анкеры к бетону, а по паспортным нагрузкам опалубочной системы и давлению бетонной смеси. Это первое, что стоит понять при сравнении: «анкер опалубки» и «анкер к бетону» — разные изделия под разные задачи.
Анкерное крепление лесов
Строительные леса на высоте нельзя оставлять свободностоящими выше определённого предела — их крепят к стене здания. Анкерное крепление лесов передаёт на фасад горизонтальные нагрузки: ветер, случайные толчки, вес материалов на настилах. Без него каркас теряет устойчивость.
Как крепят леса к стене
- В стену (бетон, кирпич, газобетон — по-разному) устанавливают анкер или крюк.
- К анкеру через хомут/поворотное соединение крепят трубу каркаса строительных лесов.
- Крепления расставляют по сетке — с определённым шагом по высоте и длине.
Шаг анкеров зависит от типа лесов, их высоты, ветровой зоны и наличия защитных сеток или баннеров (они резко увеличивают ветровую нагрузку). Точную сетку крепления задают проект производства работ (ППР) и инструкция производителя лесов — «на глаз» её назначать нельзя. Основание тоже имеет значение: в полнотелом бетоне анкер держит уверенно, в пустотелых и слабых материалах нужен подбор специального крепежа с проверкой на вырыв.
Что важно при выборе
- Материал основания — от него зависит тип анкера и его несущая способность.
- Направление и величина нагрузки — в основном растяжение (отрыв от стены) и сдвиг.
- Коррозионная стойкость — леса стоят на улице месяцами, крепёж должен быть оцинкован.
- Возможность демонтажа — после работ анкеры снимают или срезают, отверстия заделывают.
Анкерные крепления к бетону: виды
Когда речь идёт о креплении к готовому бетону — будь то узел лесов, базовая плита стойки или закладной элемент, — применяют анкеры, которые классифицируют по принципу работы. По СП 513.1325800.2022 расчёту подлежат механические стальные, клеевые и комбинированные анкеры (одиночные и группы; пластиковые дюбели документ не рассматривает).
Механические (распорные) анкеры
Держатся за счёт распора в отверстии. Распорные анкеры делят по способу создания распора — с контролем момента затяжки и с контролем перемещения.
- Клиновой анкер ★ самый ходовой — при затяжке гайки конус втягивается и раздвигает распорную втулку. Быстрый монтаж, высокая несущая способность, самый ходовой вариант для средних и высоких нагрузок.
- Втулочный (гильзовый) анкер — распор по всей длине гильзы, мягче работает в менее прочном бетоне.
- Забивной анкер — распирается добойником при установке; чаще под лёгкие и средние нагрузки, преимущественно на сдвиг (подвесы, лёгкий крепёж).
Клеевые (химические) анкеры
Стержень фиксируется в отверстии клеевым составом (полимерным или гибридным). Клеевой анкер даёт высокую несущую способность, работает близко к краю конструкции и в бетоне с трещинами (по паспорту изделия), позволяет варьировать глубину заделки. Требования к методам испытаний клеевых анкеров задаёт ГОСТ Р 58387-2019. Минус — чувствительность к качеству очистки отверстия и времени отверждения.
Комбинированные анкеры
Сочетают механический и клеевой принцип. Применяют там, где нужны и быстрый монтаж, и высокая надёжность на растяжение.
Анкерное крепление фундамента
Отдельная задача — анкерное крепление фундамента, когда к бетону крепят базовые плиты колонн, оборудование или закладывают фундаментные болты. Здесь либо используют анкерные болты, забетонированные заранее, либо устанавливают механические и клеевые анкеры в готовый фундамент. Подбор ведут по нагрузке, классу бетона и краевым расстояниям — как и для любого анкера к бетону.
Сравнительная таблица видов анкерного крепления
| Тип | Принцип работы | Основание | Нагрузка | Где применяют |
|---|---|---|---|---|
| Стяжной винт (опалубочный) | стягивает щиты сквозь стену | свежий бетон (временно) | давление бетонной смеси | стяжка опалубки стен |
| Клиновой распорный ★ самый ходовой | распор конусом при затяжке | плотный бетон | средние–высокие, растяжение/сдвиг | базовые плиты, узлы лесов, оборудование |
| Втулочный распорный | распор по длине гильзы | бетон, менее прочный | средние | крепёж конструкций к бетону |
| Забивной | распор добойником | бетон | лёгкие–средние, чаще сдвиг | подвесы, лёгкий крепёж |
| Клеевой (химический) | сцепление через клей | бетон, в т.ч. у края и с трещинами | высокие, регулируемая глубина | ответственные узлы, крепёж у края |
| Комбинированный | механика + клей | бетон | высокие | ответственные соединения |
Конкретные значения несущей способности берут из технического паспорта (ТС) на выбранную марку анкера — «в среднем по типу» их брать нельзя.
Как подобрать анкерное крепление: правила проектирования
Подбор анкера к бетону — это не «прикинуть по диаметру», а расчёт по нормам. В России действует СП 513.1325800.2022 «Анкерные крепления к бетону. Правила проектирования»; нагрузки и коэффициенты надёжности принимают по ГОСТ 27751 и СП 20.13330. Вот на что смотреть при выборе.
- Величина и направление нагрузки. Отдельно оценивают растяжение и сдвиг, а при их совместном действии — комбинацию. От этого зависит и тип анкера, и его количество.
- Класс бетона. Нормы охватывают тяжёлый и мелкозернистый бетон классов В15–В60. Чем ниже класс, тем меньше несущая способность анкера.
- Трещиноватость основания. По умолчанию бетон принимают с трещинами; работу «без трещин» допускают только при расчётном обосновании. Для трещиноватого бетона нужны анкеры соответствующего исполнения.
- Краевые и межосевые расстояния. Слишком близко к краю или друг к другу — снижается несущая способность из-за риска раскалывания и выкалывания бетона.
- Глубина заделки и толщина основания. Недостаточная глубина резко снижает нагрузку; тонкое основание ограничивает выбор.
- Условия эксплуатации. Температура, влажность, агрессивная среда, огнестойкость, динамика — всё это влияет на исполнение и покрытие анкера.
Механизмы разрушения, которые проверяют
- разрушение стали самого анкера;
- вырыв анкера (нарушение сцепления с основанием);
- выкалывание бетонного конуса;
- раскалывание бетонного основания.
Именно поэтому нельзя выбрать анкер «по опыту соседа»: несущая способность зависит от связки «тип анкера + класс бетона + геометрия установки». Важная оговорка: СП 513 не распространяется на объекты с сейсмичностью 7 баллов и выше — там подбор ведут по дополнительным требованиям. Практический вывод для этапа выбора: под ответственные узлы запрашивайте расчёт и паспорт изделия, а не ориентируйтесь только на цену.
Монтаж анкерного крепления
Даже правильно подобранный анкер не сработает при небрежной установке. Общие требования к монтажу анкерных креплений в бетоне задаёт ГОСТ Р 53680-2009. Типовая последовательность для анкера к бетону:
- разметка с соблюдением краевых и межосевых расстояний;
- сверление отверстия нужного диаметра и глубины;
- тщательная очистка отверстия от пыли (для клеевых — критично);
- установка анкера: затяжка до паспортного момента (механический) или инъекция состава и выдержка до отверждения (клеевой);
- контроль — момент затяжки, при необходимости выборочный вырыв.
Для опалубочной стяжки монтаж иной: винт заводят через дистанцер, стягивают щиты гайками с двух сторон, контролируют шаг и усилие, а после распалубки извлекают и очищают для повторного использования.
Комплект анкерного крепления
Чтобы не собирать узел из разрозненных деталей, крепёж поставляют комплектом. Комплект анкерного крепления обычно включает сам анкер (или стяжной винт), ответные элементы (гайки, шайбы, пластины), а для опалубки — дистанцер и фиксатор. Готовый комплект гарантирует совместимость элементов между собой и с системой. Подобрать комплектующие удобно в общем каталоге с фильтрами или под конкретный узел — по запросу.
Частые ошибки при выборе и монтаже
- путают опалубочную стяжку и анкер к бетону — берут не то изделие;
- игнорируют класс бетона и трещиноватость — переоценивают несущую способность;
- ставят анкер слишком близко к краю — риск раскалывания;
- экономят на глубине заделки — падает нагрузка на вырыв;
- не очищают отверстие под клеевой анкер — теряется сцепление;
- назначают шаг крепления лесов «на глаз» вместо ППР и инструкции;
- используют неоцинкованный крепёж на улице — коррозия за один сезон.
Частые вопросы
В опалубке «анкер» — это стяжной винт, который временно стягивает щиты и воспринимает давление свежего бетона; после распалубки его снимают и используют повторно. Анкер к бетону устанавливают в уже затвердевшее основание для постоянного крепления оборудования, лесов, базовых плит.
Отталкивайтесь от нагрузки (растяжение, сдвиг или их сочетание), класса бетона (В15–В60), трещиноватости основания, краевых и межосевых расстояний и условий эксплуатации. Для средних нагрузок часто подходит клиновой распорный анкер, для ответственных узлов и работы у края — клеевой.
Проектирование анкеров к бетону регламентирует СП 513.1325800.2022. Термины и классификацию задаёт ГОСТ Р 57787-2017, монтаж — ГОСТ Р 53680-2009, методы испытаний клеевых анкеров — ГОСТ Р 58387-2019. Нагрузки и коэффициенты надёжности принимают по ГОСТ 27751 и СП 20.13330.
Единого «универсального» шага нет: сетку анкерного крепления лесов определяют проект производства работ и инструкция производителя. Шаг зависит от типа и высоты лесов, ветровой зоны и наличия сеток или баннеров. Назначать шаг «на глаз» недопустимо по требованиям безопасности.
Для крепления к бетону — анкер, гайка, шайба и при необходимости пластина; для опалубочной стяжки — стяжной винт, дистанцер (трубка или спица) и фиксатор щитов. Комплект удобен тем, что все элементы заведомо совместимы между собой и с системой.
