Почему опалубка стен ломается под давлением бетона

Свежеуложенная бетонная смесь в первые часы после заливки не держит форму сама — её удерживает опалубка. До начала схватывания смесь передаёт на щиты и крепления реальное гидростатическое давление, как любая тяжёлая жидкость: чем глубже точка от верха заливки, тем выше нагрузка. Разница с обычной жидкостью в том, что бетон постепенно густеет, и в какой-то момент столб смеси перестаёт «давить всей высотой» — но до этого момента опалубка должна выдержать пиковую нагрузку целиком.

Если давление бетона на стенки опалубки недооценили, последствия видны не сразу — сначала слегка расходятся стыки щитов, появляется «бочка» на панели, а при серьёзном перегрузе крепёж срывает и бетон вырывается наружу — это называют прорывом опалубки. Даже без разрушения недооценённый расчёт означает переделку: искривлённую стену нужно исправлять или демонтировать. Поэтому вопрос обычно не «считать или не считать», а «каким методом считать» — брать ли универсальный запас с большим коэффициентом или делать точный расчёт под конкретные условия заливки. Дальше разбираем, от чего вообще зависит эта нагрузка и как выбрать подход, который не будет ни избыточным, ни рискованным.

На практике оба подхода имеют право на жизнь, и выбор между ними — это, по сути, и есть содержание этой статьи. Универсальный запас проще в применении: один коэффициент на все случаи, минимум расчётов, но обычно больше металла на объекте, чем реально нужно. Точный расчёт под фактическую высоту, скорость и температуру заливки требует чуть больше времени на подготовку, зато позволяет не переплачивать за крепёж там, где реальная нагрузка ниже консервативной оценки — особенно заметно это на объектах с несколькими однотипными стенами, где разница в расходе материалов накапливается.

Из чего складывается давление бетона на опалубку: 6 факторов

Расчёт давления бетона на опалубку никогда не сводится к одной высоте стены. На итоговую нагрузку влияет сочетание параметров смеси и условий заливки — и они действуют не по отдельности, а вместе.

На практике эти факторы почти всегда меняются одновременно: например, летом смесь теплее и схватывается быстрее, но заливку часто ведут интенсивнее, чтобы успеть за рабочий день — один эффект компенсирует другой лишь частично. Именно поэтому «запомнить одну цифру» для всех случаев не получится: расчёт всегда идёт под конкретное сочетание условий на площадке.

Как рассчитать давление бетона на опалубку: формула и эпюра

Самый простой и консервативный способ — принять, что бетон ведёт себя как обычная жидкость, и посчитать чисто гидростатическое давление: произведение плотности бетонной смеси, ускорения свободного падения и высоты столба смеси над рассматриваемой точкой. Это рабочая оценка «сверху»: она никогда не занизит нагрузку, но для высоких стен и холодного бетона может ощутимо завысить требуемое количество крепежа.

В реальности эпюра давления не растёт линейно до самого верха заливки. Пока нижние слои бетона ещё не начали схватываться, давление действительно растёт с глубиной почти как у жидкости. Но начиная с определённой высоты — её называют критической — нижний бетон уже гуще, частично держит форму сам за счёт внутреннего трения между частицами заполнителя, и дальнейшая надбавка веса сверху почти не передаётся на опалубку у самого низа. На графике это выглядит как треугольник, который на определённой высоте переходит в «полку» — дальше давление практически не растёт.

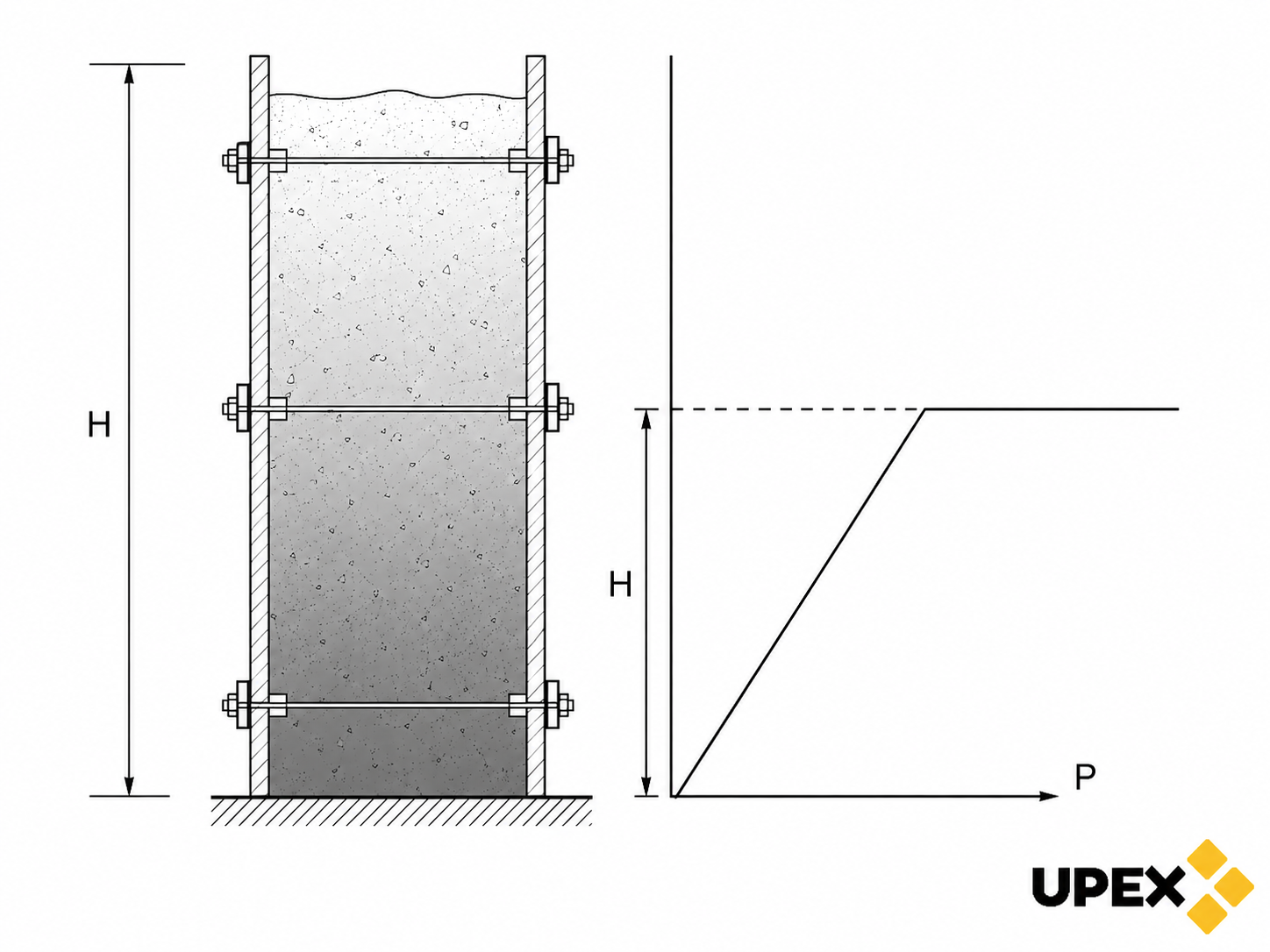

Треугольная эпюра давления с «полкой» на критической высоте

Наглядный пример: две стены одинаковой проектной высоты 3 м, но одну заливают за час, а другую растягивают на четыре часа с паузами. У первой стены бетон почти по всей высоте остаётся «жидким» к моменту завершения заливки — критическая высота, где давление перестаёт расти, окажется близко к самому верху, и пиковое давление у основания будет заметно выше. У второй стены нижние слои успевают заметно загустеть уже к середине процесса — критическая высота сместится ниже, «полка» начнётся раньше, а расчётное давление у основания получится меньше. Формально высота стены одна и та же, а требования к креплению — разные.

Где именно находится эта критическая точка и насколько высокой окажется «полка», зависит как раз от факторов из предыдущего раздела — прежде всего от скорости бетонирования и времени схватывания смеси. Более точную оценку даёт методика немецкого стандарта DIN 18218:2010, который де-факто стал отраслевым ориентиром и для российской практики: он учитывает не только высоту, но и скорость подачи бетона, консистенцию смеси и температурные условия, и в большинстве реальных случаев даёт более экономный результат, чем расчёт по чистой гидростатике. Для невысоких стен — условно до 1–1,5 м за один приём — разницей между двумя подходами часто можно пренебречь и взять консервативную гидростатическую оценку без лишних расчётов. Для высоких монолитных стен, холодного бетона или ускоренной заливки точный расчёт по методике уже ощутимо меняет и нагрузку, и стоимость крепежа — здесь стоит считать по факту, а не «на глаз».

Как способ заливки влияет на нагрузку: сравнение подходов

Скорость бетонирования — один из немногих факторов, которым можно управлять прямо на площадке, не меняя ни состав смеси, ни конструкцию опалубки. Два основных подхода к заливке стены дают заметно разную нагрузку на опалубку.

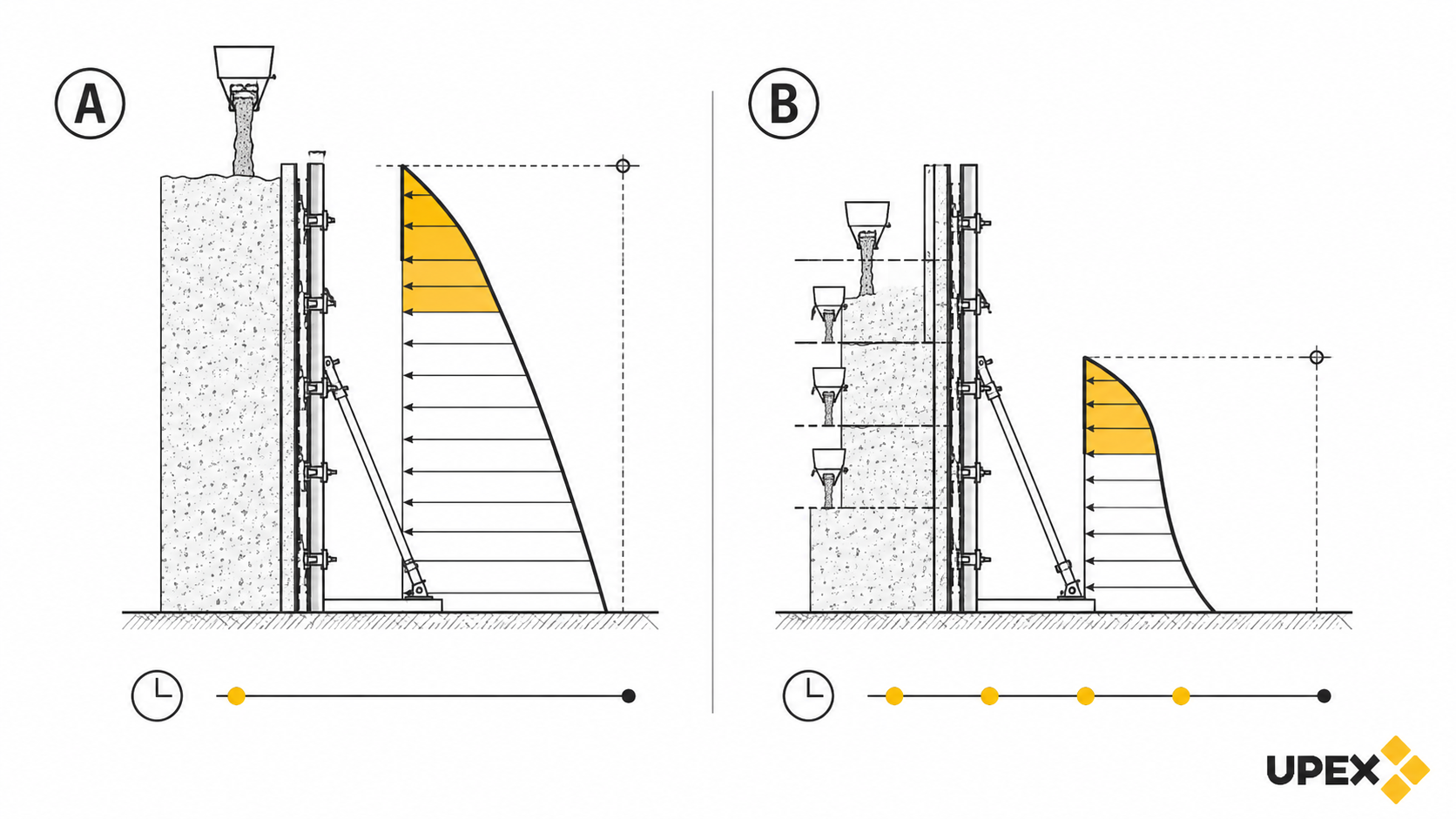

Сравнение эпюр давления при быстрой и медленной заливке

Выбор между подходами — это всегда компромисс между расходом крепежа и качеством самого шва между слоями бетона. Для невысоких стен разница в давлении обычно не критична, и выбор делают по удобству подачи бетона на площадке. Для высоких стен и фундаментов разница в пиковом давлении может быть кратной — и тогда способ заливки стоит закладывать в расчёт крепления опалубки заранее, а не подбирать по факту.

Чем компенсировать давление: система крепления опалубки стен

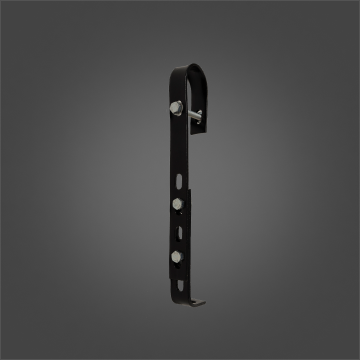

Расчётное давление бетона превращается в конкретные цифры только через систему крепления: она держит щиты опалубки на нужном расстоянии друг от друга и не даёт им разойтись под нагрузкой. У каждого элемента опалубки стен — своя задача, и они работают комплектом, а не по отдельности.

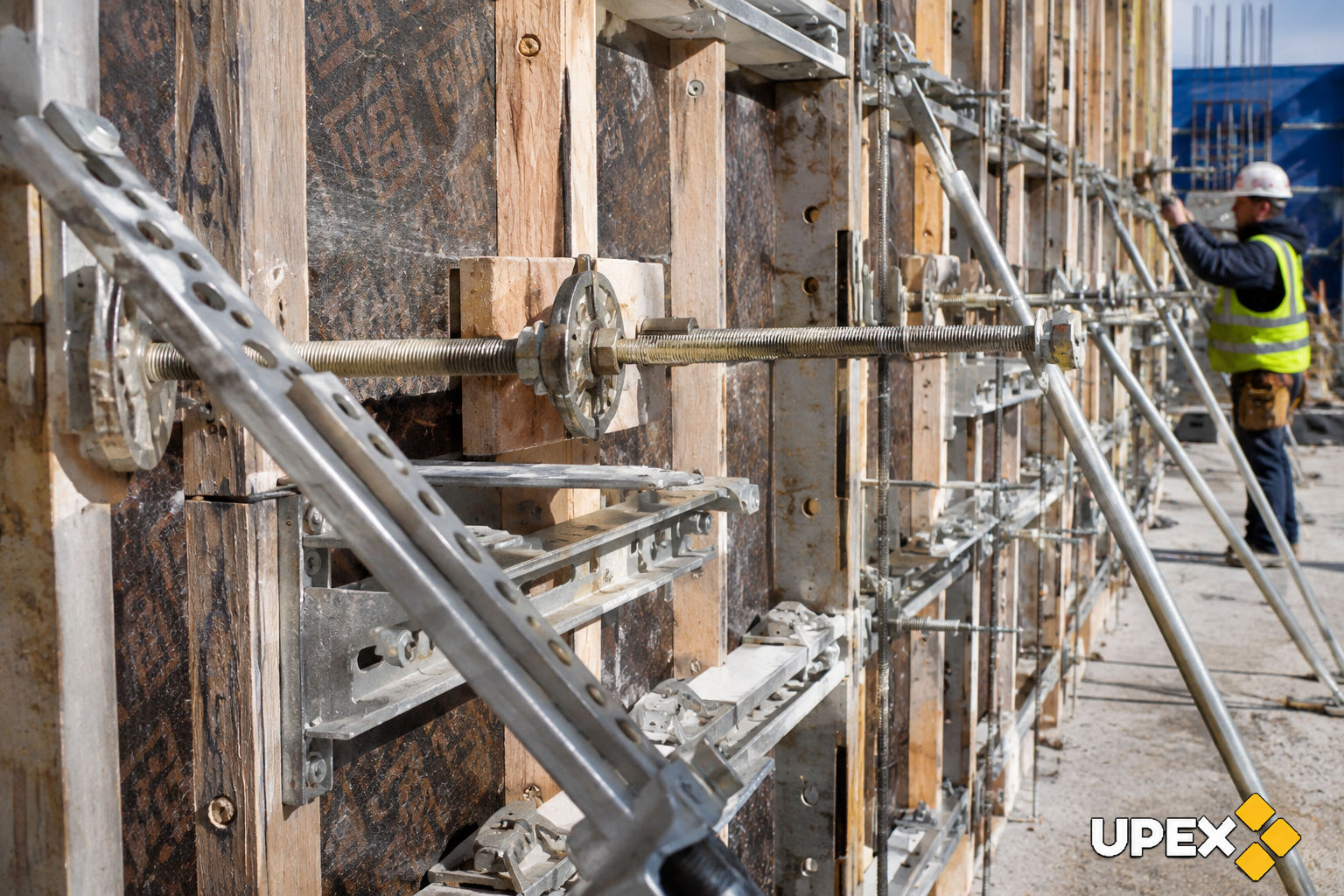

Диагональные и горизонтальные связи на стеновой опалубке перед заливкой

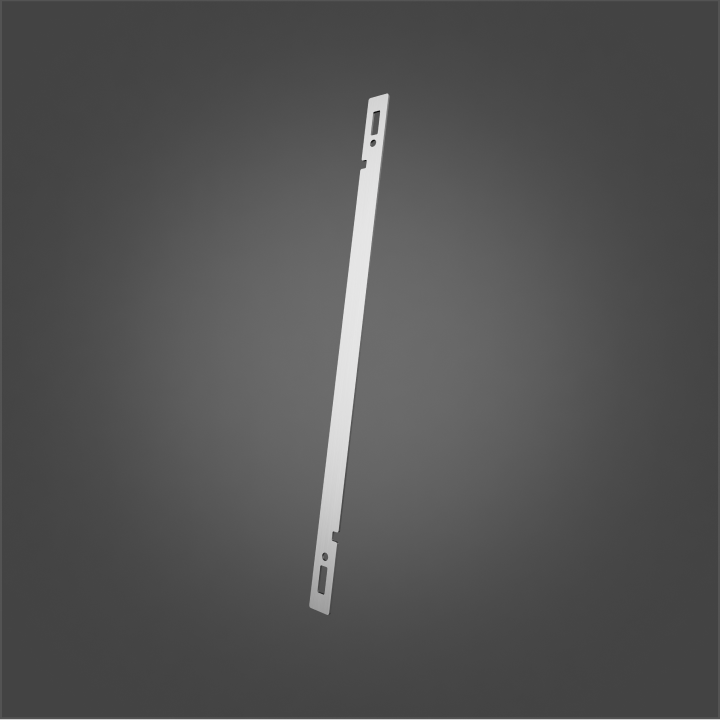

Шаг установки горizontalnyh связей и спиц — то место, где расчётное давление напрямую превращается в спецификацию: чем выше расчётная нагрузка на конкретной высоте опалубки, тем чаще нужно ставить крепления в этой зоне. Это одна из причин, почему эпюру давления считают именно по высоте, а не берут одно среднее число на всю стену — в нижней трети опалубки, где давление максимально, шаг креплений обычно гуще, чем ближе к верху заливки.

Как выбрать расчётное давление и запас прочности: критерии

Прежде чем считать давление бетона на опалубку по формуле или закладывать универсальный запас, стоит явно определить условия конкретной заливки — от них зависит, каким методом вообще имеет смысл считать.

• Высота заливки за один приём. Для невысоких стен разница между точным расчётом и консервативной гидростатической оценкой обычно небольшая — считать по упрощённой схеме безопасно и быстрее.
• Реальная скорость бетонирования на объекте. Зависит от способа подачи (вручную, миксером, бетононасосом) и от того, сколько человек занято на укладке — это не проектная, а фактическая цифра.
• Температура на площадке в день заливки. Расчёт «на лето» и расчёт «на межсезонье» для одной и той же стены могут дать разное критическое давление.
• Подвижность и класс используемого бетона. Смесь от разных поставщиков и разного состава ведёт себя по-разному даже при одинаковой высоте заливки.
• Тип и жёсткость самой опалубочной системы. Расчёт крепления имеет смысл делать под конкретную систему, а не абстрактно — у разных систем разный шаг и несущая способность узлов.
• Приемлемый запас по бюджету на крепёж. Консервативный расчёт с большим коэффициентом надёжности проще и безопаснее, но требует больше связей, анкеров и спиц, чем точный расчёт под фактические условия.

Если хотя бы два-три пункта из списка выходят за рамки типового случая — стена выше 2–2,5 м, заливка в холодное время года или сжатые сроки бетонирования, — точный расчёт по факторам, а не универсальный запас, обычно окупается уже на одном объекте за счёт более точного подбора количества крепежа.
