Монолитное перекрытие в частном доме: 7 этапов технологии
Монолитное перекрытие в частном доме: 7 этапов технологии
Когда доходит до перекрытия между этажами, у застройщика частного дома обычно два пути: заводские сборные плиты или монолитное перекрытие, залитое прямо на площадке. Второй вариант дольше по срокам и требует больше подготовки, зато не зависит от того, проедет ли кран к участку, и позволяет получить плиту практически любой формы — с эркерами, проёмом под лестницу, консольным выносом балкона. В этом материале разбираем устройство монолитного перекрытия в частном доме: из каких слоёв состоит плита, какие виды бывают, как считают толщину и нагрузку, и что происходит на площадке на каждом из семи этапов — от расчёта до распалубки.
Коротко. Монолитное перекрытие — это железобетонная плита, которую заливают на месте, а не привозят готовой. Сначала монтируют опалубочную систему и арматурный каркас, затем заливают бетон и ждут набора прочности. В отличие от сборных плит монолит позволяет перекрывать пролёты сложной формы и не требует крана, но занимает больше времени и требует точного расчёта толщины и армирования — на глаз тут не работает.
Содержание
Что такое монолитное перекрытие и почему его выбирают для малоэтажки
Монолитная плита перекрытия в частном доме — это межэтажное перекрытие, которое заливают из бетонной смеси прямо на объекте, поверх временной опалубки с уложенным внутри арматурным каркасом. После набора прочности опалубку снимают, и плита остаётся работать как единая жёсткая конструкция без стыков и швов — в отличие от сборного перекрытия, собранного из отдельных заводских плит, уложенных на несущие стены.
Для малоэтажного строительства монолит часто выбирают там, где сборные плиты не подходят по геометрии: нестандартная форма комнаты, эркер, ниша под лестницу, большой пролёт без промежуточных опор. Плюс монтаж не требует автокрана — бетон подаётся автобетононасосом или бетономешалкой, что важно на участках с ограниченным подъездом. Из минусов — технология устройства монолитного перекрытия растянута во времени: заливка, уплотнение и набор прочности бетона занимают недели, а не один день, как при монтаже готовых плит.
При этом монолит — не универсальный ответ на любую задачу. Если перекрытие частного дома простое по форме, пролёты укладываются в стандартные размеры заводских плит и участок позволяет подогнать кран, сборный вариант может оказаться быстрее и предсказуемее по срокам. Монолит имеет смысл там, где важна свобода формы или где сборную плиту физически негде развернуть и уложить краном.

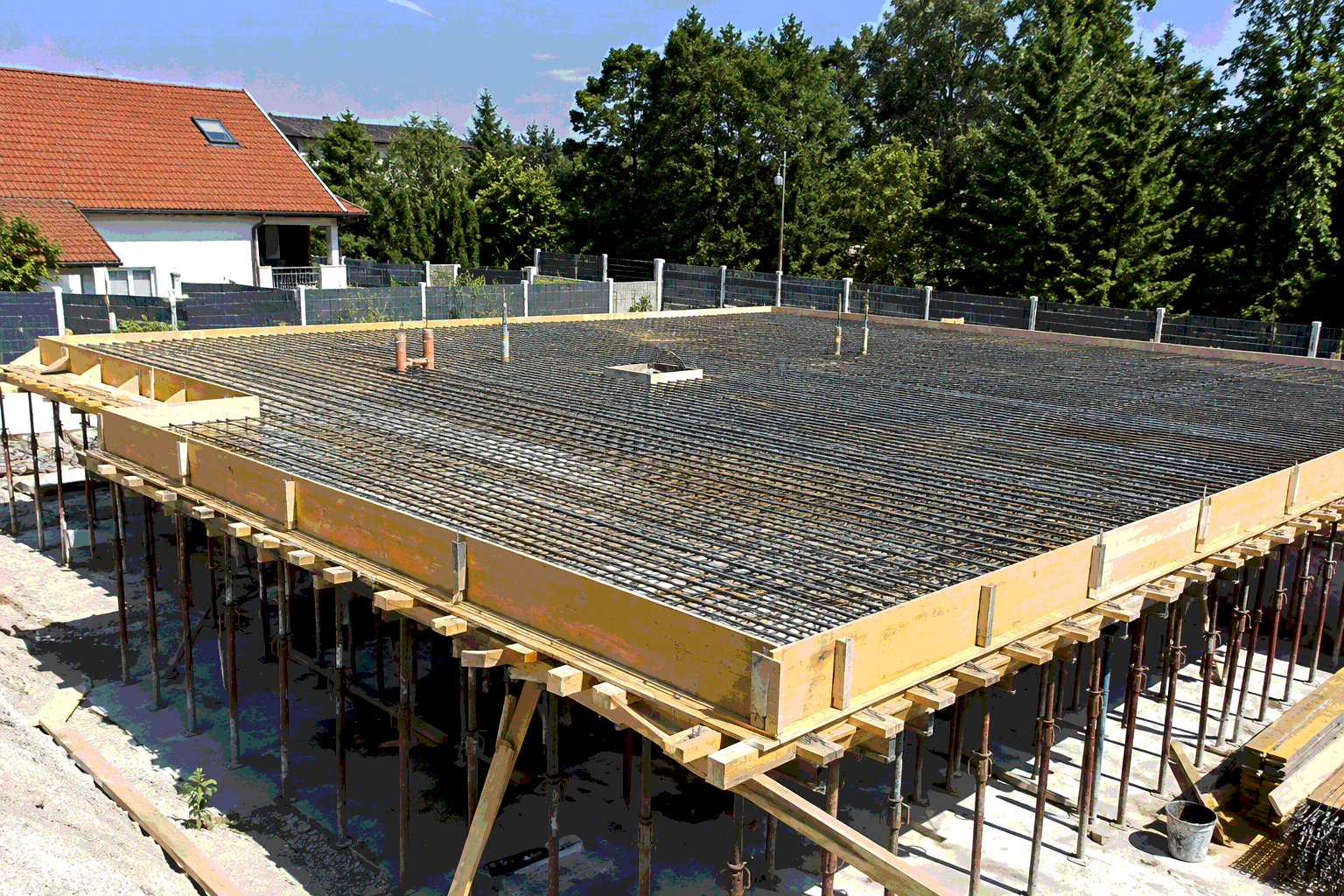

Опалубка и арматурный каркас перекрытия перед заливкой бетона
Из чего состоит монолитная плита перекрытия
Любое устройство монолитного перекрытия держится на трёх элементах: опалубке, арматурном каркасе и бетонной смеси. Каждый из них решает свою задачу и требует отдельного расчёта.
Опалубка

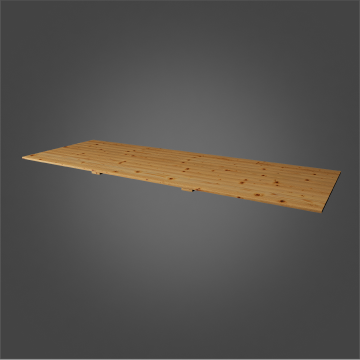

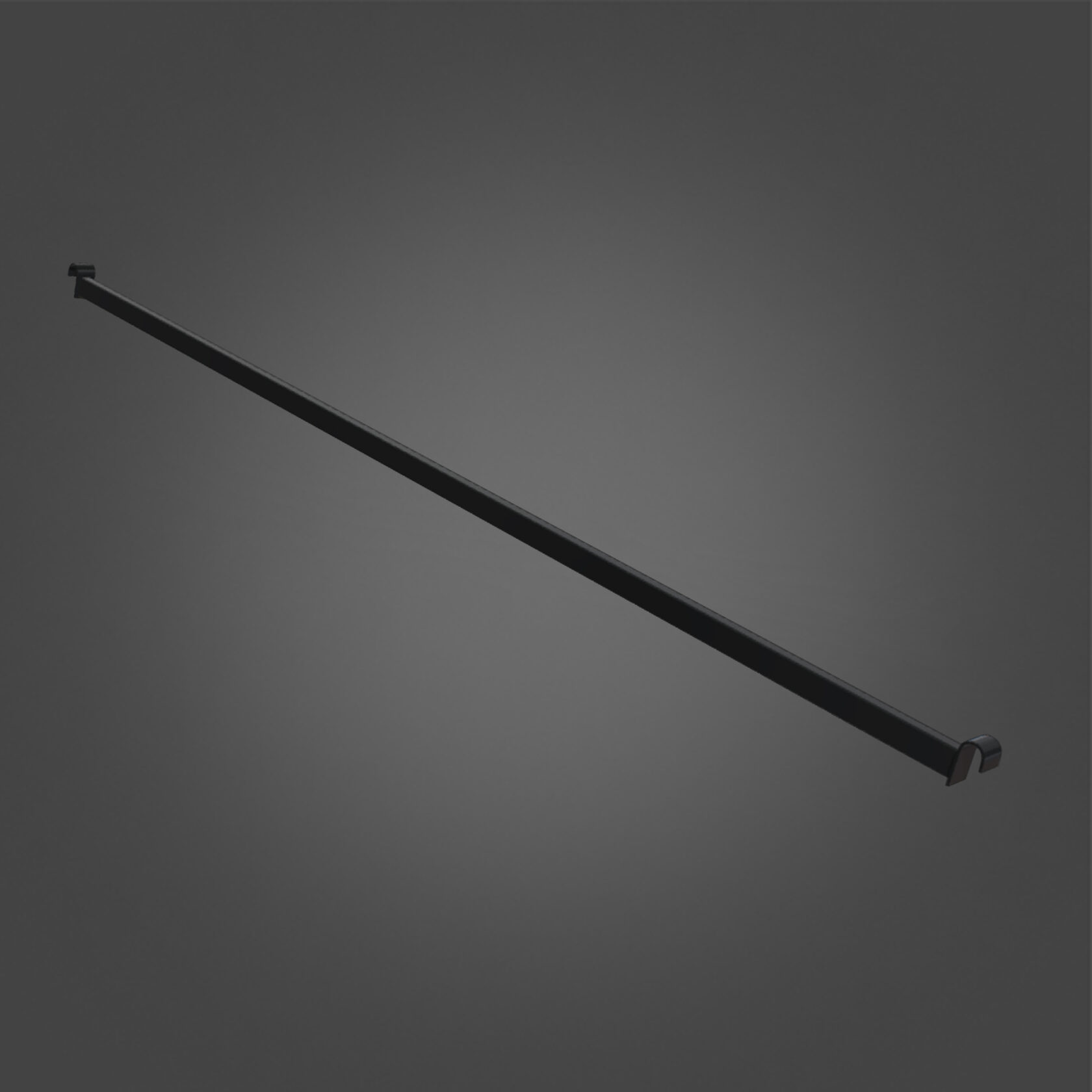

Опалубочная система — это временная форма, которая удерживает бетон в нужной геометрии, пока он не наберёт прочность. Для перекрытий чаще используют съёмную горизонтальную опалубку перекрытий: телескопические стойки или рамные стойки держат двутавровые балки и ригели настила, а сверху укладывают настил из берёзовой фанеры или деревянного настила — на эту поверхность и укладывают арматуру. По периметру, где есть перепад высоты, монтируют ограждение для безопасности работ. Реже применяют несъёмную опалубку — она остаётся в конструкции и одновременно работает как утеплитель или отделка снизу.

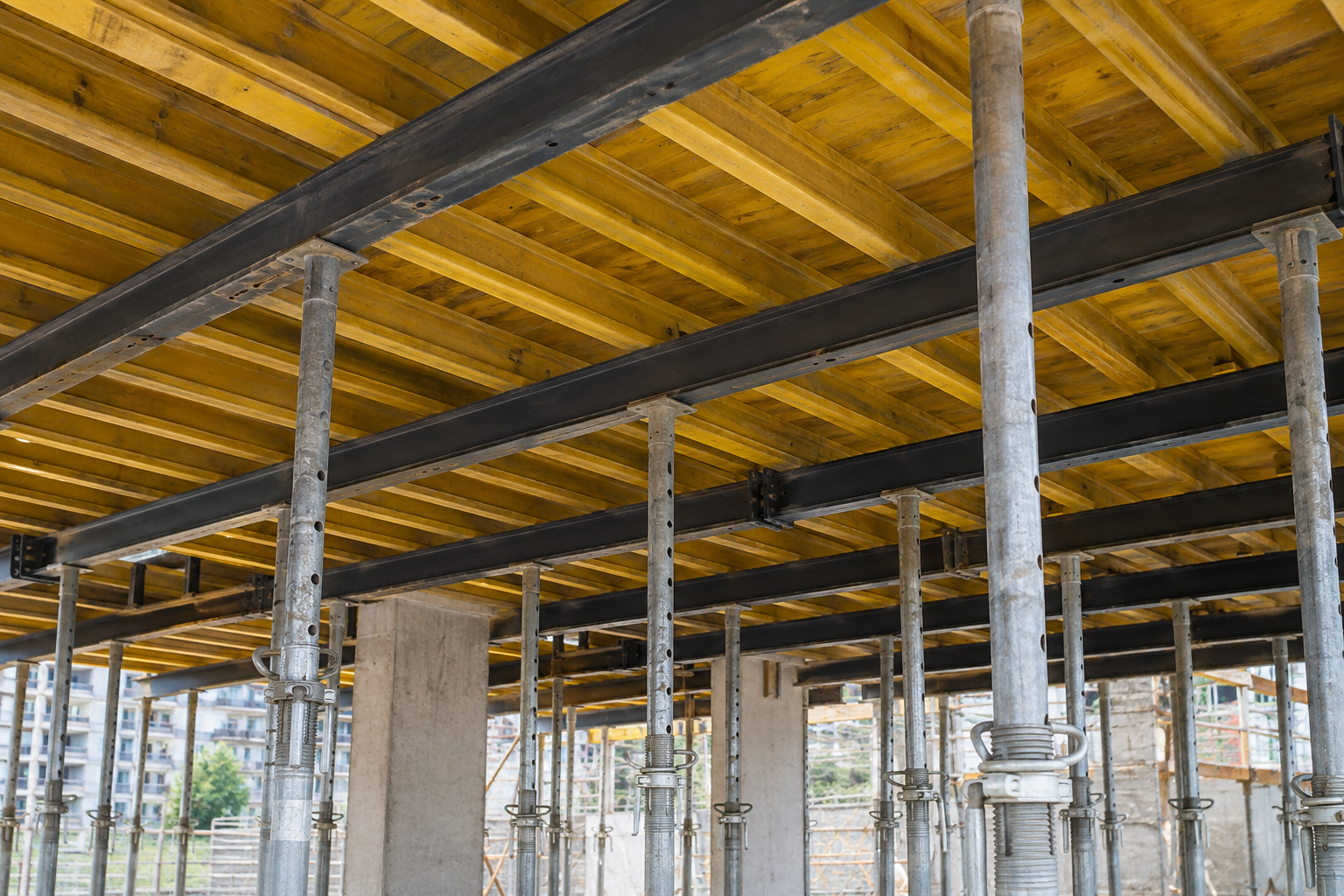

Опалубочная система на телескопических стойках с настилом из фанеры
Арматурный каркас
Схема армирования плиты обычно двухслойная: нижняя арматура работает на растяжение в середине пролёта, верхняя — над опорами и в зонах, где плита испытывает изгиб в обратную сторону. Рабочую и распределительную арматуру вяжут в сетку с определённым шагом, диаметр подбирают под пролёт и нагрузку, а стыки делают внахлёст. Между арматурой и опалубкой оставляют защитный слой бетона — без него арматура со временем начнёт коррозировать.

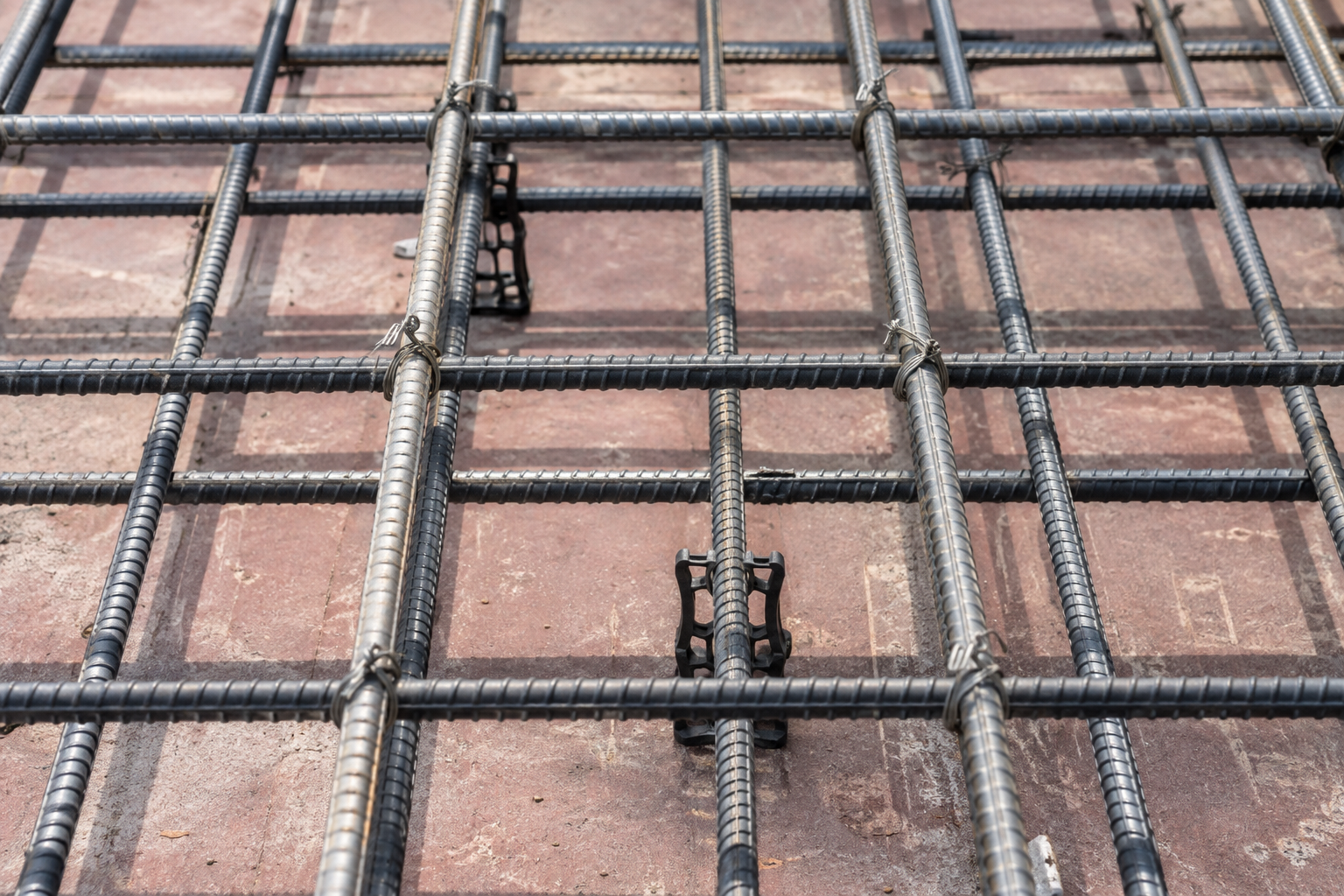

Арматурная сетка перед заливкой бетона крупным планом
Бетонная смесь
Бетон для перекрытия — это цемент, щебень, песок и вода в пропорции, которая обеспечивает нужный класс прочности. Для монолитных перекрытий в частном доме обычно применяют смесь не ниже В22,5–В25: более низкие классы не дают нужного запаса прочности и жёсткости на изгиб.
Виды монолитных перекрытий: что подходит для частного дома
Технология монолитных перекрытий не сводится к одной схеме — тип плиты подбирают под пролёт, нагрузку и архитектуру дома. Вот три варианта, которые чаще встречаются в малоэтажном строительстве.
| Тип перекрытия | Толщина | Пролёт | Особенность |
|---|---|---|---|
| Плоская сплошная плита | 180–220 мм | до 6 м | Простое армирование, ровный потолок без выступов |
| Ребристое (кессонное) | 250–350 мм | 6–9 м | Балки-рёбра снижают расход бетона на больших пролётах |
| Безбалочное на колоннах | 200–280 мм | до 7 м | Опирание на колонны вместо несущих стен, гибкая планировка |
Для типового частного дома с несущими стенами по периметру и пролётом 4–6 м обычно достаточно плоской сплошной плиты — она проще в армировании и не требует расчёта дополнительных балок. Отдельно проверяют опирание плиты: несущая способность перекрытия зависит не только от толщины и армирования, но и от того, насколько надёжно плита опирается на стены или колонны по контуру — недостаточная глубина опирания снижает запас прочности даже у грамотно рассчитанной плиты.
Толщина плиты и расчёт нагрузки на перекрытие
Толщина монолитного перекрытия в частном доме зависит не от «средних цифр из интернета», а от расчёта: пролёта между опорами, класса бетона, схемы армирования и суммарной нагрузки. В неё входят собственный вес самой плиты, вес стяжки, перегородок и чистового пола, а также эксплуатационная нагрузка — мебель, люди, снеговая нагрузка для кровельного перекрытия. Расчётную нагрузку берут с запасом прочности, чтобы конструкция выдерживала пиковые значения, а не только среднюю эксплуатацию.
Ориентировочно для жилого перекрытия с пролётом 4–6 м толщина плиты составляет 180–220 мм — но это отправная точка для расчёта, а не готовое решение. Жёсткость конструкции и допустимый прогиб проверяют отдельно: слишком тонкая плита при достаточной прочности на излом всё равно может «играть» под нагрузкой, а это уже вопрос комфорта, а не только надёжности. Технологическая карта устройства монолитного перекрытия для конкретного дома всегда привязана к проекту — универсальной схемы «на все дома» не существует.
Именно от этих параметров зависит и смета: устройство монолитного перекрытия считают не по площади «в общем», а по конкретным цифрам проекта — объёму бетона исходя из толщины и площади плиты, весу арматуры по принятому шагу и диаметру, количеству опалубки и срокам, на которые её нужно арендовать или купить. Поэтому смету имеет смысл считать уже после расчёта конструкции, а не до него.
Технология устройства монолитного перекрытия: 7 этапов
Монолитный монтаж перекрытия — это последовательность из семи этапов, где каждый следующий шаг зависит от качества предыдущего. Пропуск или спешка на любом из них снижает несущую способность готовой плиты.
Проектирование и расчёт
Определяют толщину плиты, класс бетона, схему армирования и нагрузку на несущие стены и фундамент. На этом этапе также считают количество опалубки, арматуры и объём бетонной смеси.
Монтаж опалубки
Устанавливают телескопические или рамные стойки, на них — балки и ригели настила, сверху — щиты из фанеры или деревянного настила. Опалубку выравнивают строительным уровнем и раскрепляют, чтобы она не сдвинулась под весом бетона.
Устройство армирующего каркаса
На опалубку укладывают нижнюю арматурную сетку, устанавливают фиксаторы для защитного слоя бетона, затем монтируют верхнюю арматуру над опорами и в зонах проёмов. Стыки вяжут проволокой внахлёст по схеме армирования из проекта.
Подготовка и подача бетонной смеси
Бетон заказывают на заводе или готовят бетономешалкой на месте, затем подают на перекрытие — на небольших объектах вручную по желобам, на объёмных заливках автобетононасосом.
Заливка бетона
Как заливают монолитное перекрытие правильно: непрерывно, без длительных пауз, послойно от одного края к другому, чтобы не образовались холодные швы между застывшими и свежими участками — они становятся слабым местом плиты.
Уплотнение бетонной смеси
Глубинным вибратором из бетона выгоняют воздушные пустоты, которые иначе снижают прочность и создают риск расслоения. Поверхность после уплотнения выравнивают правилом.
Уход за бетоном и распалубка
Первые дни бетон укрывают плёнкой и поддерживают влажностный режим, чтобы он не растрескался при высыхании. Опалубку снимают не по календарю, а по факту набора прочности — обычно не раньше 70% проектной прочности, которую бетон в нормальных условиях набирает примерно за неделю; полную прочность — за 28 суток.

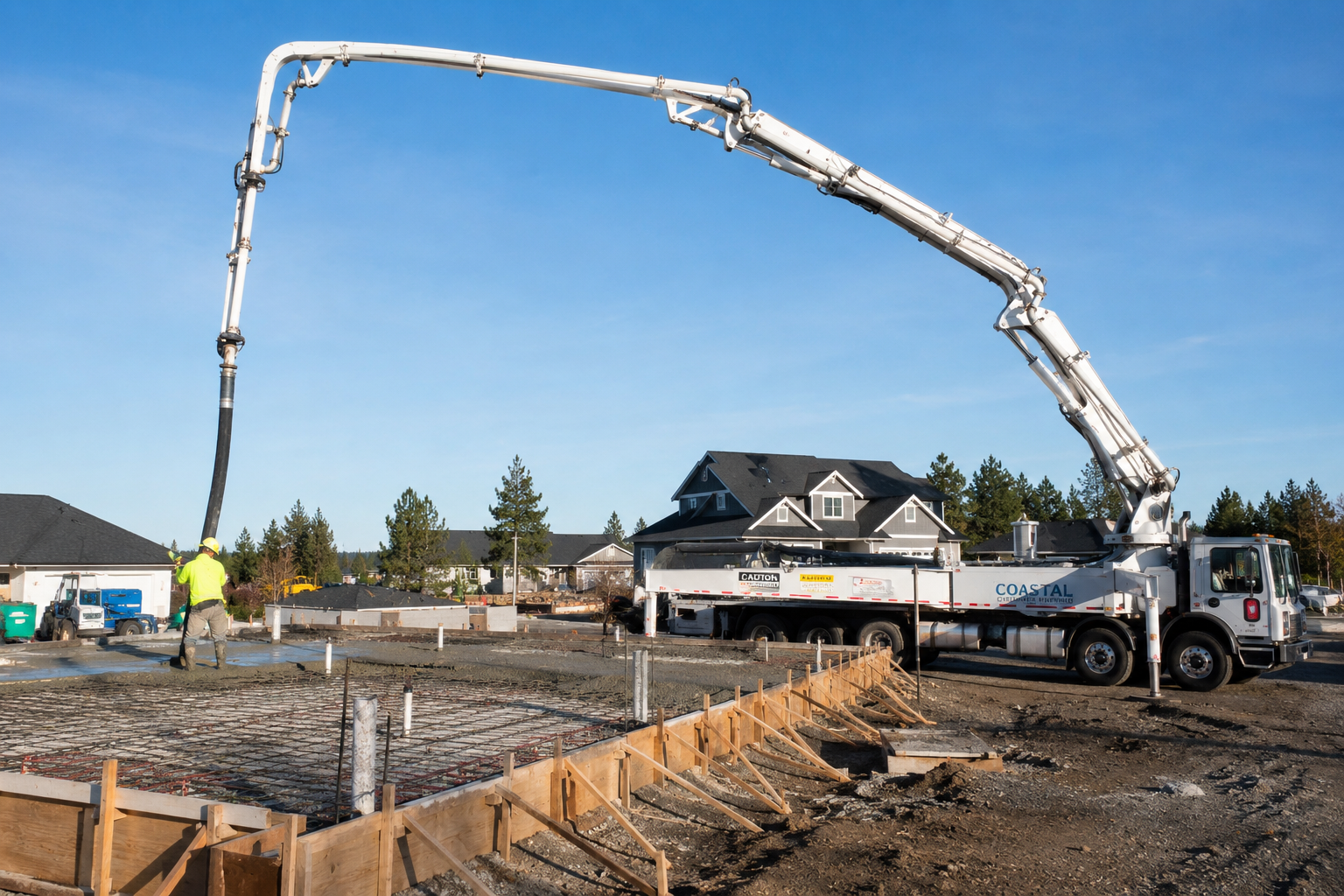

Подача бетонной смеси автобетононасосом на перекрытие
Плюсы и минусы монолитного перекрытия
Бетонное перекрытие в частном доме, залитое монолитом, отличается от сборного не только процессом монтажа, но и эксплуатационными свойствами. Прежде чем выбирать технологию, стоит сопоставить обе стороны.
Преимущества
- Высокая прочность и жёсткость конструкции без монтажных швов
- Монолитность плиты позволяет перекрывать пролёты сложной формы
- Хорошая пожаростойкость и звукоизоляция по сравнению с деревянными перекрытиями
- Не требует крана — бетон подаётся насосом или вручную
Что учитывать
- Большой собственный вес — нужен расчёт нагрузки на стены и фундамент
- Высокая трудоёмкость: опалубка, армирование и уход занимают недели
- Нужен расход материалов на опалубочную систему, которую можно использовать повторно
- Заливка и набор прочности зависят от погоды и температуры на площадке
Частые ошибки при устройстве монолитного перекрытия
На что чаще всего жалуются после монтажа. Большинство проблем с монолитным перекрытием своими руками связаны не с бетоном, а с нарушением технологии на промежуточных этапах:
- Недостаточный защитный слой бетона — арматура ближе к поверхности начинает ржаветь и «выступает» трещинами
- Неверный шаг армирования или заниженный диаметр арматуры относительно расчётного пролёта
- Перерывы в заливке дольше допустимого — образуются холодные швы, ослабляющие плиту
- Раннее снятие опалубки, до набора бетоном достаточной прочности
- Слабое уплотнение бетонной смеси — внутри остаются воздушные пустоты
- Отсутствие ухода за бетоном в жару или заморозки — поверхность растрескивается или бетон не набирает проектную прочность

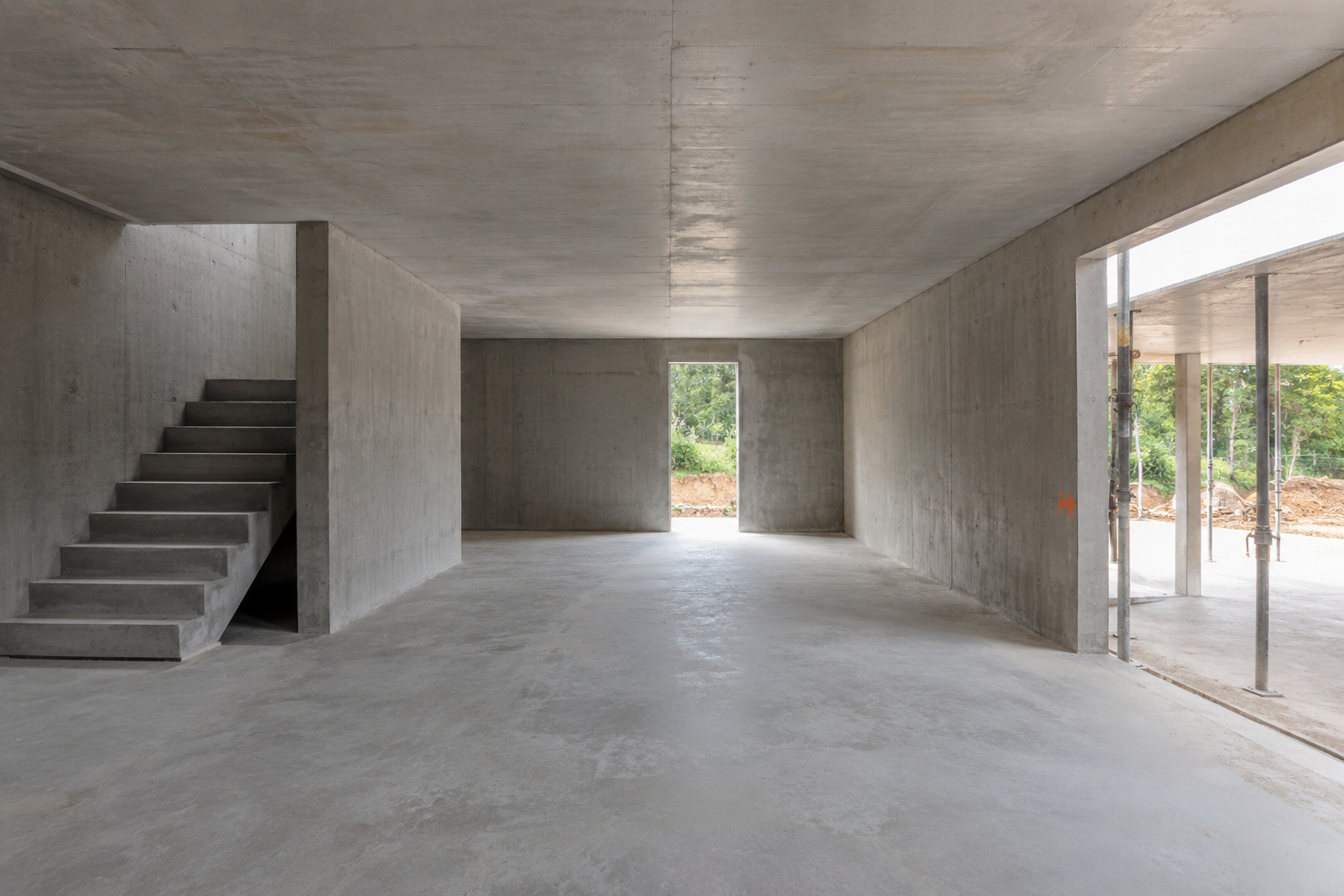

Монолитная плита после снятия опалубки
Частые вопросы про монолитные перекрытия
Сборная плита изготавливается на заводе и монтируется краном за один заезд, но её размеры и форма фиксированы. Монолитное перекрытие заливают на месте: это дольше, зато позволяет получить плиту любой формы, без опоры на кран и с меньшим числом стыков в конструкции.
Для типового пролёта 4–6 м ориентир — 180–220 мм, но точную толщину определяет расчёт: пролёт, нагрузка, класс бетона и схема армирования. Толщину «на глаз» или по соседскому дому использовать нельзя — разница в пролёте даже на метр меняет требования к плите.
Опалубку обычно снимают, когда бетон набрал около 70% проектной прочности — в нормальных условиях это происходит примерно за неделю. Полную прочность бетон набирает за 28 суток, и до этого момента на плиту не стоит давать полную эксплуатационную нагрузку.
Монтаж опалубки и армирования физически можно выполнить самостоятельно, если следовать проекту и расчёту от инженера. А вот сам расчёт толщины, армирования и нагрузки — не тот этап, где стоит полагаться на общие цифры из статей: ошибка здесь скажется на всей конструкции дома.
Итоговая стоимость складывается из площади и толщины плиты, класса и объёма бетона, количества арматуры, аренды или покупки опалубочной системы и сроков работ. Ключевая переменная — площадь перекрытия и толщина плиты: они напрямую определяют расход бетона и арматуры.
Что почитать дальше. Если интересно разобраться в опалубочных системах подробнее — от выбора стоек до расчёта количества щитов, — загляните в раздел «Опалубка перекрытий».
