Схема опалубки и спецификация: 6 шагов к заказу под объект
Чем точнее заявка, тем быстрее вы получите коммерческое предложение и тем меньше сюрпризов будет на объекте: недостающих доборов, лишних стоек в аренде, простоя бригады в ожидании докомплектации. Ниже разбираем, что такое схема раскладки и спецификация опалубки, какие данные отправить поставщику и как собрать комплект опалубки под объект без переплат.
Коротко.
- Для заказа нужны две вещи: схема раскладки (где стоит каждый элемент) и спецификация (сколько каких элементов).
- Если схемы нет, достаточно рабочих чертежей раздела КЖ, высоты этажей и графика бетонирования.
- Количество комплектов определяют захватки и сроки, а не площадь всего здания.
- Опалубку можно купить, взять в аренду или в лизинг — выбор зависит от объема и оборачиваемости.
Схема, спецификация и ведомость опалубки: в чем разница
Эти три документа часто путают, хотя у каждого своя задача.
- Схема опалубки (схема раскладки, схема расстановки) — чертеж в плане и разрезах, где показано, как располагаются щиты, стойки, балки и палуба на конкретной конструкции. По ней монтирует бригада и по ней же считают количество.
- Спецификация опалубки — перечень позиций с количеством: сколько стоек, треног, унивилок, балок, листов фанеры, щитов, замков и доборных элементов нужно на одну захватку или на весь объект.
- Ведомость опалубки — сводная таблица по объекту: какая система на какой конструкции и в каком объеме. Ее удобно использовать, когда на объекте сразу несколько систем — для стен, колонн и перекрытий.
Требования к проектированию опалубки задает СП 371.1325800.2017 «Опалубка. Правила проектирования», а к самим элементам — ГОСТ 34329-2017.
Важно. Схема раскладки и исполнительная схема на опалубку — разные документы. Схему раскладки готовят до монтажа, чтобы собрать комплект. Исполнительную схему оформляют после монтажа: в ней фиксируют фактическое положение опалубки для приемки перед бетонированием.
Что отправить поставщику для расчета
Готовая схема раскладки — идеальный вариант, но не обязательный. Чтобы подобрать комплект опалубки под объект, поставщику достаточно исходных данных из проекта.
- Рабочие чертежи раздела КЖ — планы перекрытий, стен и колонн с размерами, или проекты опалубки, если их уже разработали.
- Высоты — от пола до низа плиты на каждом этаже, высота стен и колонн. От этого зависят длина стоек и тип щитов.
- Толщины — плиты перекрытия и стен. Они определяют нагрузку, а значит шаг стоек и балок.
- Разбивку на захватки — сколько бетонируют за один раз и в какой последовательности.
- График бетонирования — сроки по этажам, чтобы понять, сколько комплектов работает одновременно.
- Условия — адрес объекта, желаемая дата поставки и формат: покупка, аренда или лизинг.
Если что-то из этого пока неизвестно, укажите ориентировочные значения. Предварительное КП можно получить и по ним, а уточнить спецификацию — когда появится рабочая документация.
Как читать схему опалубки для разных конструкций
У каждой конструкции своя схема и свой набор элементов. Разберем, на что смотреть в каждой из них.
Схема опалубки перекрытия

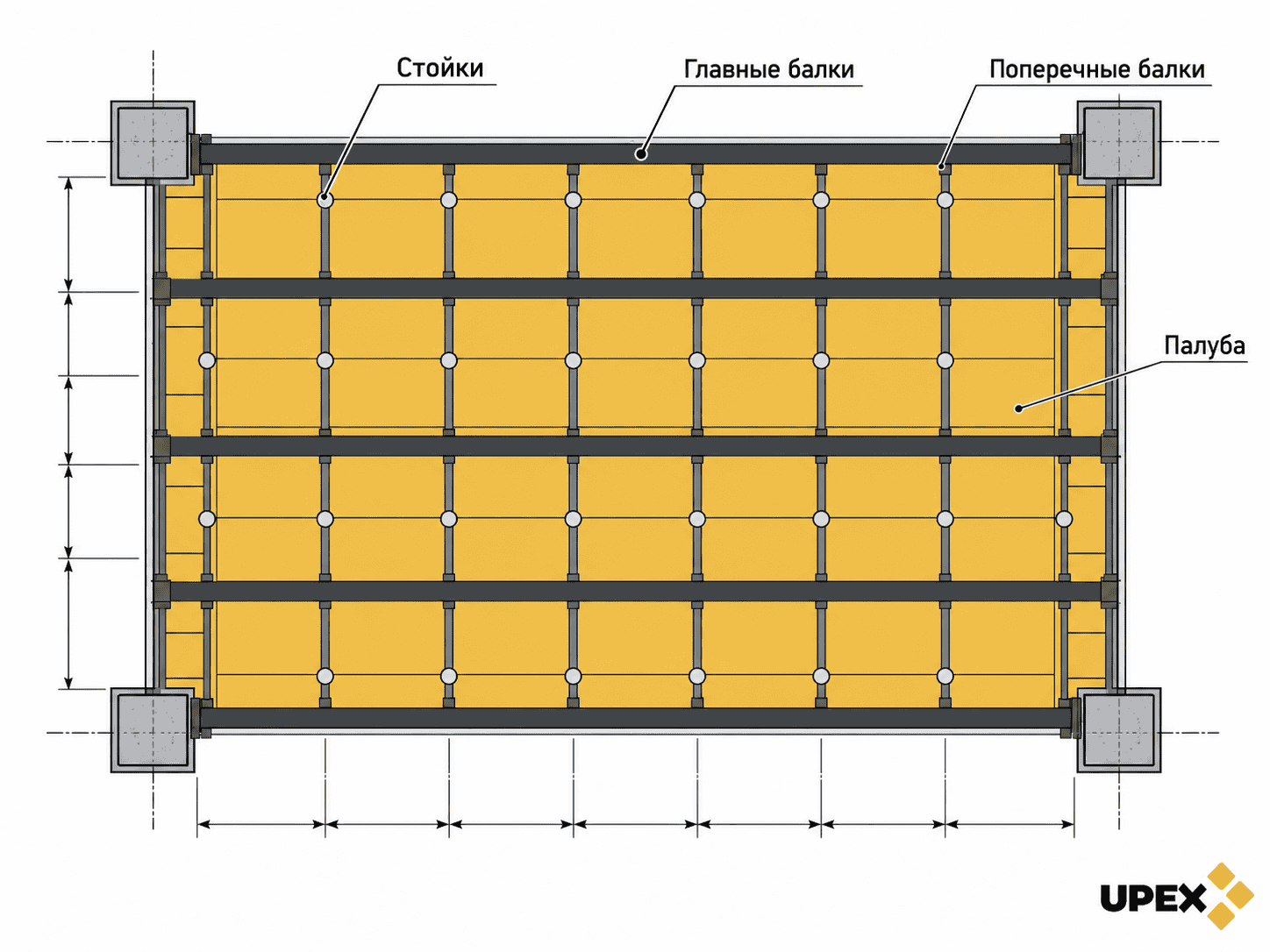

На схеме опалубки плиты перекрытия показывают сетку стоек, направление главных и поперечных балок и раскладку листов палубы. Ключевые параметры — шаг стоек и балок: он зависит от толщины плиты и несущей способности элементов. Как его посчитать, мы показали в материале про расчет шага стоек и балок. Если высота этажа большая или плита сложной формы, сначала стоит определиться с системой — сравнение есть в статье о том, какие бывают виды опалубки перекрытий.
Схема опалубки стен

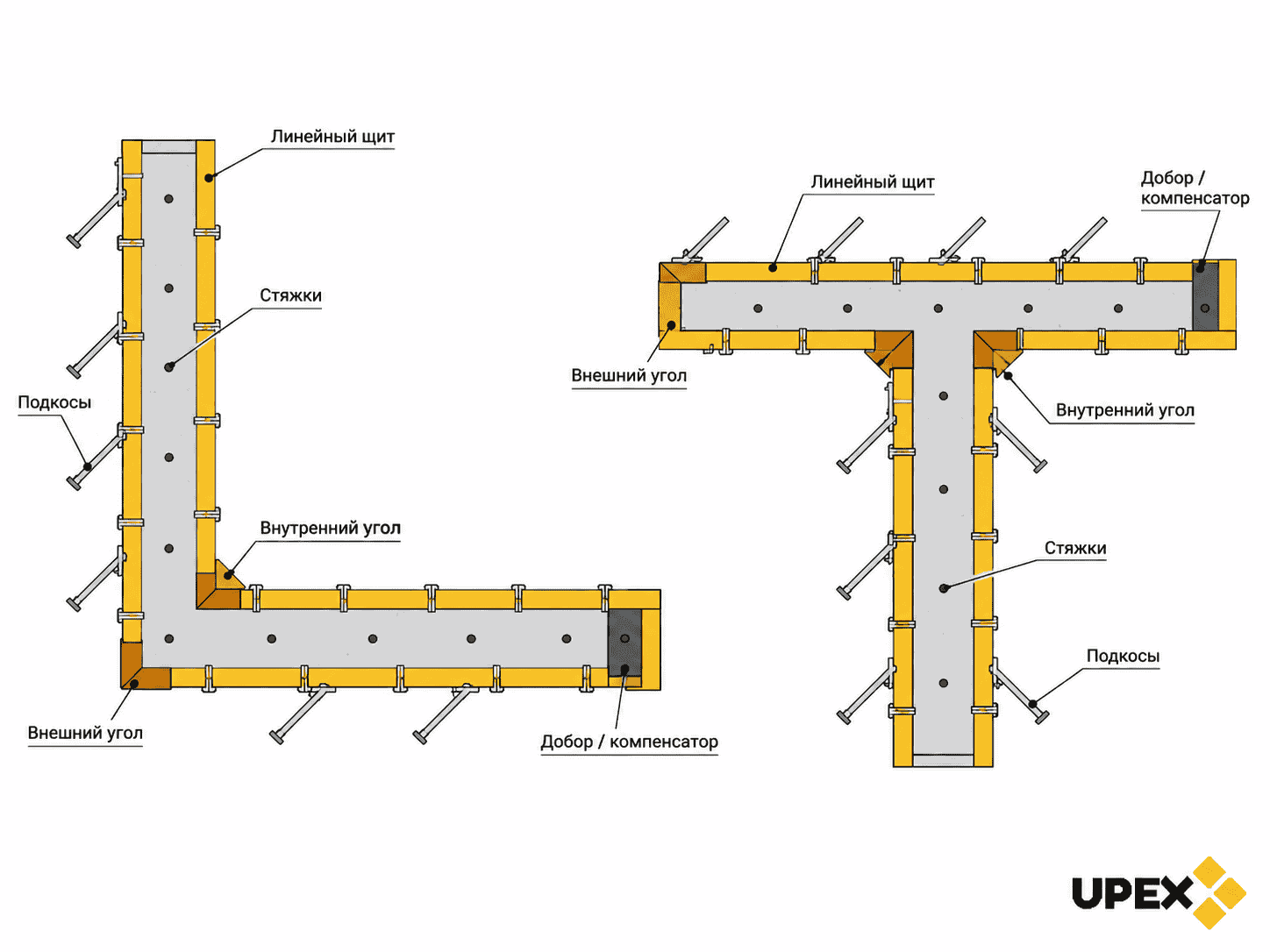

На схеме опалубки стен показывают раскладку щитов по длине и высоте, угловые элементы на внутренних и внешних углах, доборные элементы и компенсаторы там, где размер стены не кратен щиту. Отдельно отмечают места стяжных винтов и подкосов. Раскладка опалубки стен определяет, сколько щитов каждого размера нужно — это основная часть спецификации. Подробнее о системах — в разделе опалубка стен.
Схема опалубки колонны

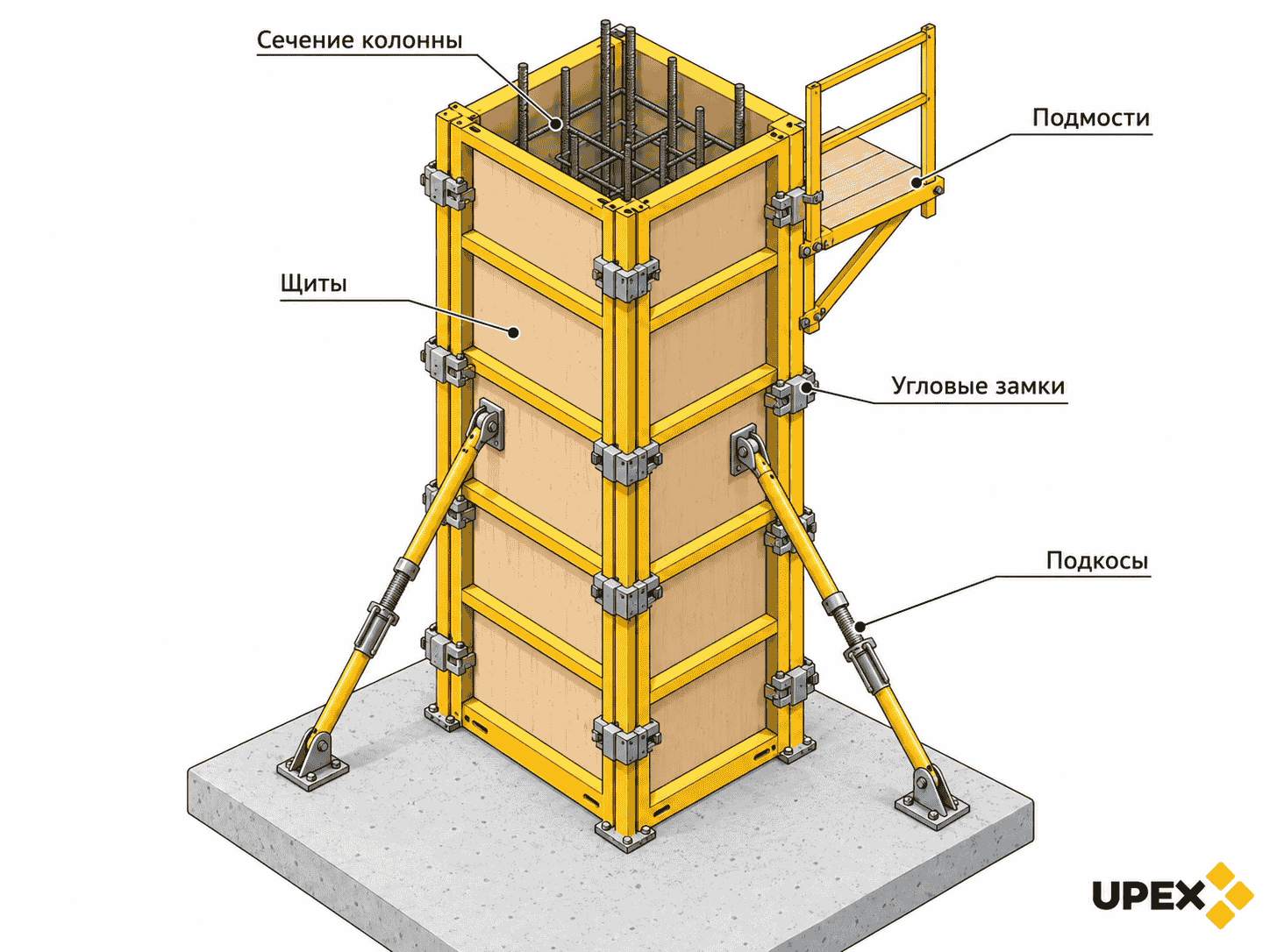

Для колонн важны сечение и высота: от них зависит, из каких щитов собирают короб и сколько ярусов нужно. На схеме опалубки колонны показывают щиты, замки по углам и подкосы для выверки. Если колонн много и сечения повторяются, комплект делают под самое частое сечение и переставляют. Варианты систем — в разделе опалубка колонн.
Схема опалубки фундамента

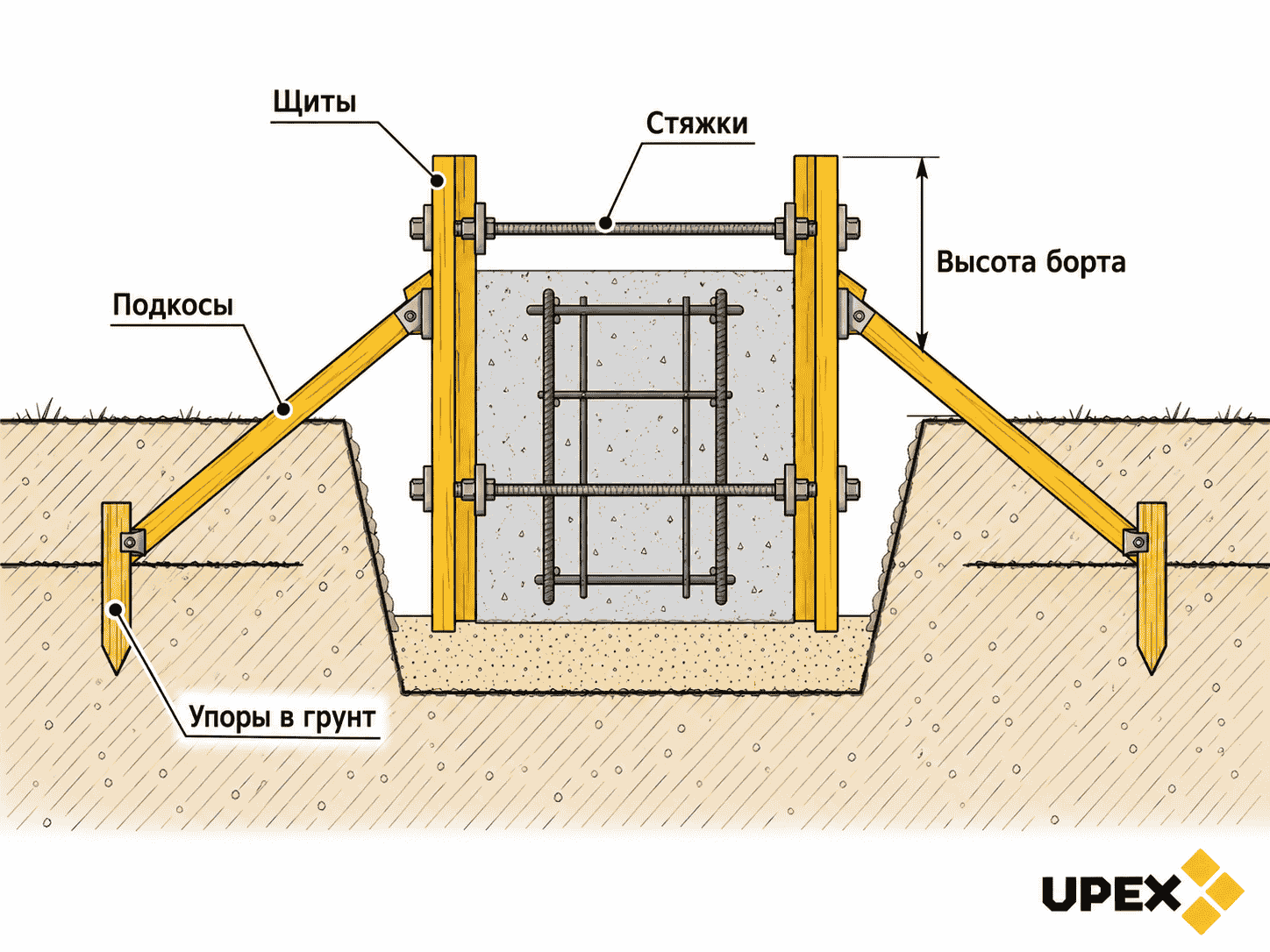

Схема опалубки фундамента — это план и разрезы с высотой бортов, местами стяжек и упоров. Для ленточного фундамента считают погонные метры по обеим сторонам ленты, для плиты — периметр бортовой опалубки. Здесь важно не забыть про перепады высот и приямки: они дают дополнительные доборы.
Что входит в спецификацию опалубки
Хорошая спецификация отвечает на три вопроса: что, сколько и откуда взято. Вот какие данные в ней должны быть.
| Позиция | Что указать | Откуда взять |
|---|---|---|
| Конструкция и система | Перекрытие, стены, колонны, фундамент; тип опалубки | Проект КЖ, ППР |
| Площадь палубы, м² | На одну захватку, а не на весь этаж | Схема раскладки |
| Высота | От пола до низа плиты, высота стен и колонн | Разрезы КЖ |
| Толщина плиты и стен | Для расчета нагрузки и шага стоек | Проект КЖ |
| Основные элементы | Стойки, треноги, унивилки, балки, фанера, щиты — с количеством | Расчет по схеме |
| Доборы и угловые элементы | Углы, компенсаторы, замки, стяжки, подкосы | Схема раскладки стен и колонн |
| Запас | На подрезку фанеры, износ и замену | Опыт бригады, геометрия плана |
| Условия поставки | Срок, адрес, формат: покупка, аренда, лизинг | Заявка |
Позиции удобнее сверять с каталогом комплектующих: так в заявке будут те же названия, что и в КП, и менеджеру не придется переспрашивать. Для перекрытия спецификация обычно складывается из четырех уровней системы.

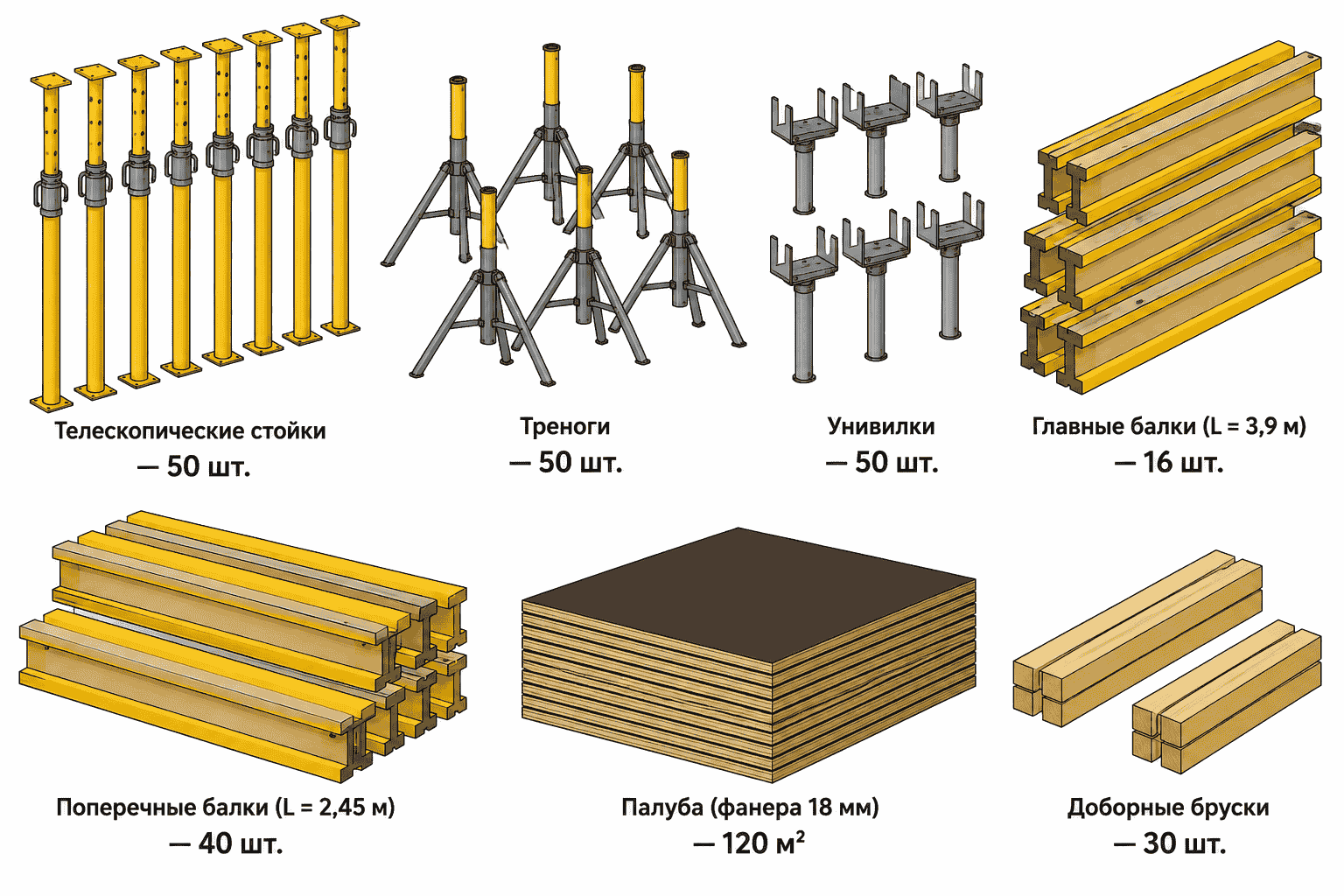

Из чего состоит комплект опалубки перекрытия
Уровни идут снизу вверх, в порядке монтажа. Нажмите на уровень, чтобы посмотреть элементы.

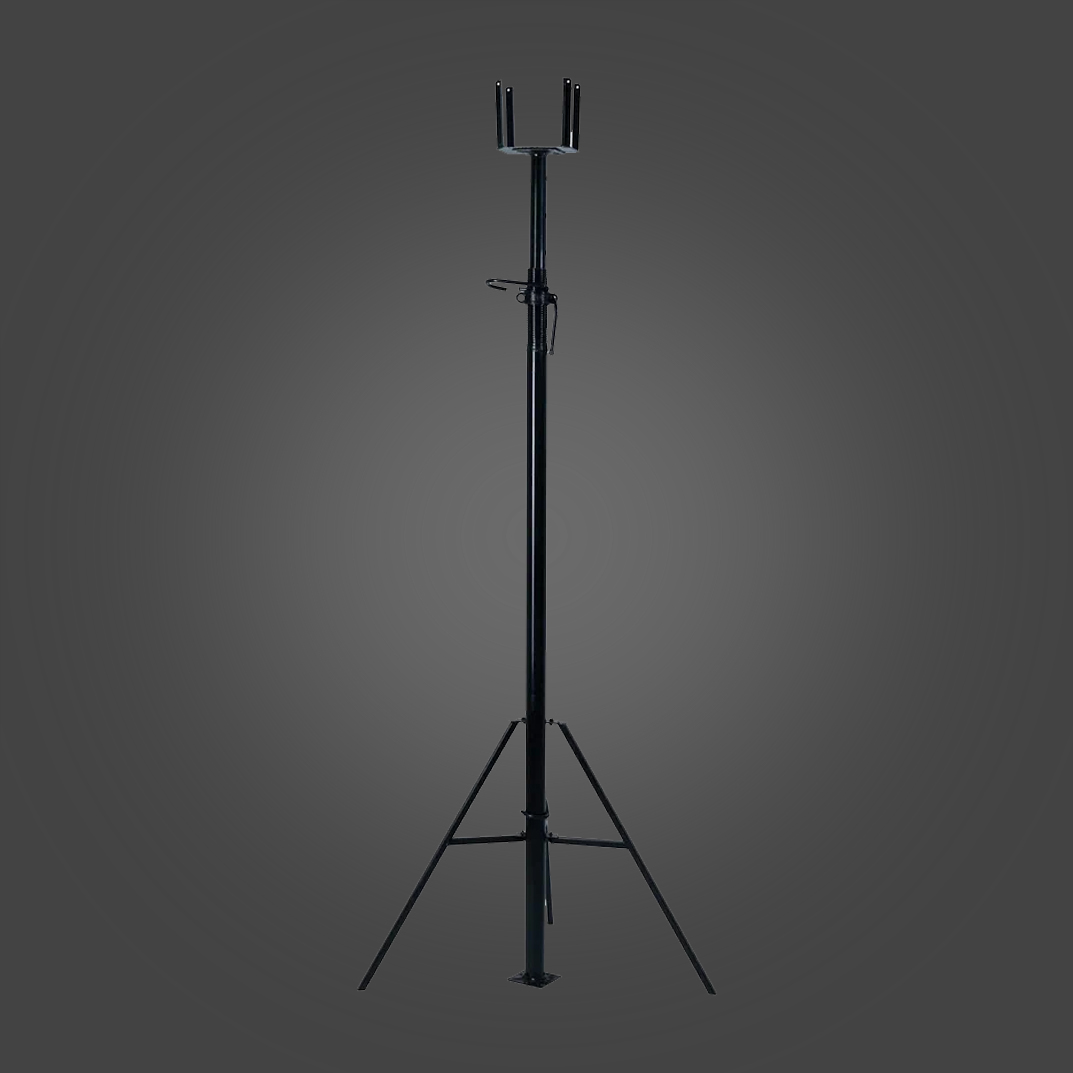

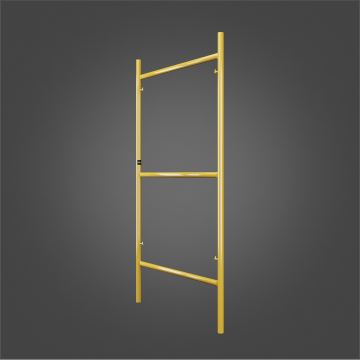

Держат всю систему и вес бетона. Количество зависит от шага стоек, длина — от высоты этажа. Треноги для устойчивости считают по числу стоек.

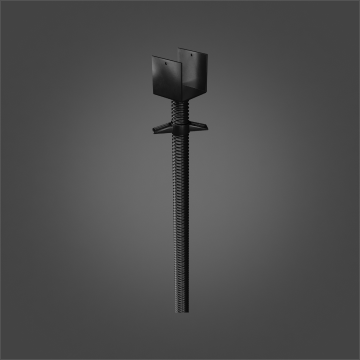

Соединяют стойку с балкой. Одна унивилка на каждую стойку под главной балкой.
Главные балки лежат на унивилках, поперечные — на главных. Количество и длина — по схеме раскладки.
Формирует нижнюю поверхность плиты. Считается по площади захватки плюс запас на подрезку.
Сколько комплектов опалубки нужно на объект

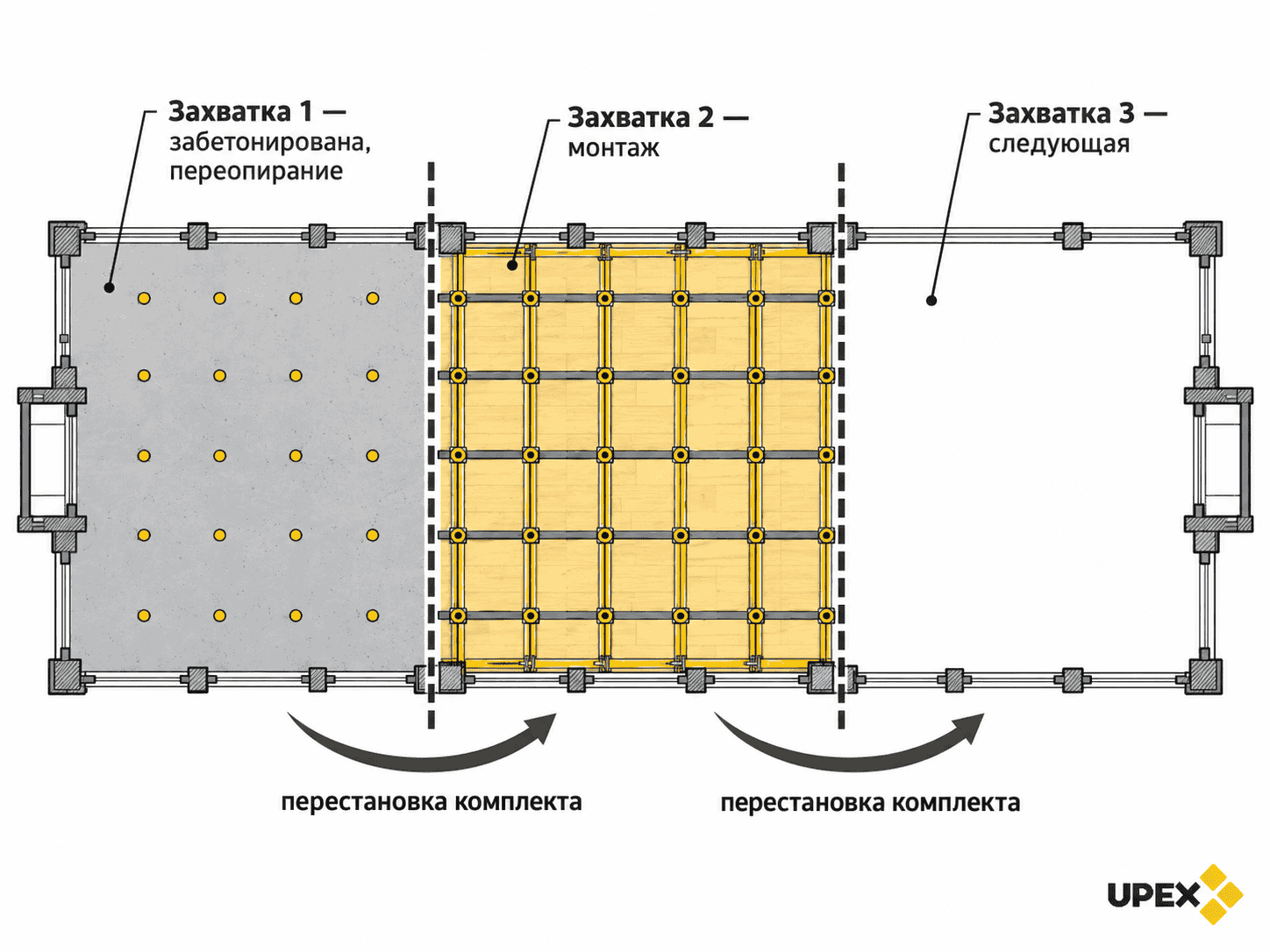

Частая ошибка — считать опалубку на всю площадь этажа или здания. На практике комплект опалубки под объект считают на захватку, а количество комплектов определяют темп и график бетонирования.
Условный пример. Перекрытие 600 м² бетонируют двумя захватками по 300 м². Палубы и балок нужно на одну захватку — 300 м² плюс запас на доборы: пока вторую захватку собирают, первую уже распалубили. А вот стоек нужно больше: под забетонированной захваткой часть стоек остается на переопирании, пока бетон набирает прочность.
Чем короче цикл и чем больше захваток работает одновременно, тем больше комплектов. Методика с формулами и примерами — в статье о том, как рассчитать количество опалубки.
Аренда, покупка или лизинг
Формат зависит от объема работ, сроков и того, будет ли опалубка нужна после этого объекта.
| Формат | Когда подходит | Что учесть |
|---|---|---|
| Аренда | Один объект, короткий срок, нестандартная задача | Платите за время: задержка графика увеличивает стоимость |
| Покупка | Постоянный поток объектов, высокая оборачиваемость | Окупается за счет многократного использования, нужны склад и уход |
| Лизинг | Нужна своя опалубка, но не хочется выводить деньги из оборота | Платежи распределены по времени, опалубка переходит в собственность |
Если опалубка нужна на один объект, посмотрите условия на странице аренда опалубки. Если компания строит постоянно, выгоднее своя опалубка: ее можно оформить через лизинг опалубки.
Как лизинг влияет на налоги и денежный поток, мы подробно разобрали в статье про выгоды лизинга.
Как заказать комплект опалубки под объект в UPEX
Соберите исходные данные
Схема раскладки или рабочие чертежи КЖ, высоты, толщины, захватки и график — по списку из раздела выше.
Отправьте заявку
Через форму на сайте или напрямую менеджеру. Приложите файлы — так расчет пойдет сразу, без лишних вопросов.
Уточните детали с менеджером
Менеджер уточнит тип системы, количество захваток, сроки и формат: покупка, аренда или лизинг.
Получите спецификацию
По вашей схеме или чертежам подбирают комплект и составляют спецификацию с количеством по каждой позиции. Ее можно сверить со своим расчетом.
Согласуйте коммерческое предложение
В КП — состав комплекта, стоимость, условия и сроки поставки. После согласования заключается договор.
Примите поставку на объекте
Комплект привозят по графику. Условия и география — на странице доставка. При приемке сверяйте позиции со спецификацией.
UPEX поставляет опалубку на объекты в России и Казахстане. Несколько примеров работ по городам:
Отправьте схему или чертежи — подготовим КП на комплект опалубки
Подберем систему под ваш объект, составим спецификацию и рассчитаем стоимость покупки, аренды или лизинга.
Запросить КПНет схемы раскладки? Приложите рабочие чертежи КЖ — этого достаточно для расчета.
Частые ошибки в заявке на опалубку
Частые ошибки.
- Считают площадь всего этажа вместо захватки — и переплачивают за лишний комплект.
- Не указывают высоту этажа — стойки приходят не той длины.
- Забывают про углы, доборы и компенсаторы в опалубке стен — бригада стоит в ожидании докомплектации.
- Не учитывают стойки переопирания — на следующую захватку их не хватает.
- Не закладывают запас по фанере на подрезку и износ.
- Не сообщают график бетонирования — поставщик не может предложить оптимальное количество комплектов.
Вопросы и ответы
Да. Достаточно рабочих чертежей раздела КЖ с размерами конструкций, высот этажей, толщин плит и стен и графика бетонирования. По ним подбирают систему и составляют спецификацию. Если чертежей пока нет, можно получить предварительное КП по ориентировочным размерам.
Зависит от разбивки на захватки и темпа работ. Палубу и балки обычно считают на одну захватку, стоек нужно больше — с учетом переопирания под уже забетонированной частью. Чем короче цикл и чем больше захваток идет параллельно, тем больше комплектов.
Основной запас нужен по фанере — на подрезку, доборы и замену изношенных листов. Чем сложнее план и больше нестандартных участков, тем больше запас. По стойкам и балкам запас определяет схема переопирания, а не процент от площади.
Аренда выгодна на один объект с коротким сроком. Покупка — если объекты идут постоянно и опалубка будет работать много циклов. Лизинг подходит компаниям, которым нужна своя опалубка без единовременного вывода денег из оборота. Точное сравнение лучше делать на цифрах конкретного объекта.
Оформить дополнительную заявку на недостающие позиции. Чтобы этого избежать, при приемке сразу сверяйте поставку со спецификацией, а при составлении заявки не забывайте про углы, доборы, компенсаторы и стойки переопирания — их не хватает чаще всего.
